不管從效率還是使用壽命來說，當今的超亮LED都遠遠超過了白熾燈泡所擁有的性能。充份利用這些特點需要一個相應高效而可靠的LED驅動器，例如LT3474。
LT3474是一款支持多種電源的降壓型1A LED驅動器，具有一個4V至36V的寬輸入電壓范圍，并可通過編程以高達88%的效率來輸送35mA至1A的LED電流。該器件只需要極少的外部電路，并采用節省空間的16引腳TSSOP封裝。
汽車的LED驅動器

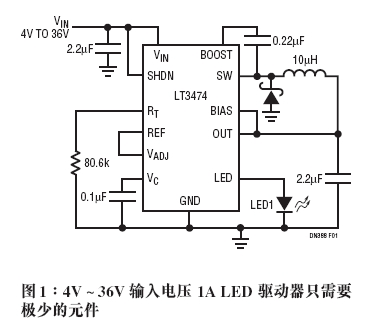

圖1示出了LT3474采用一個12V汽車電池輸入作為工作電源時的配置。如圖所示，該電路能夠容許汽車環境中常見的4V至36V電壓擺幅。利用一個集成NPN開關、升壓二極管和檢測電阻器，LT3474最大限度地減少了外部組件的數目。
高端檢測提供了一種接地負極連接，從而放寬了布線約束條件。只需對電路稍做改動，即可實現PWM和模擬調光，詳見LT3474數據表。
從12V AC輸入驅動LED
LT3474可直接調節LED電流，因而能夠在VIN變動的情況下維持恒定的LED電流。LT3474的寬輸入范圍使其能夠與一個經過整流的12V A
C輸入直接相連。

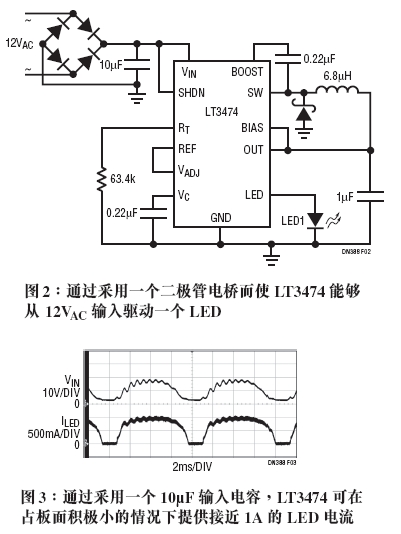

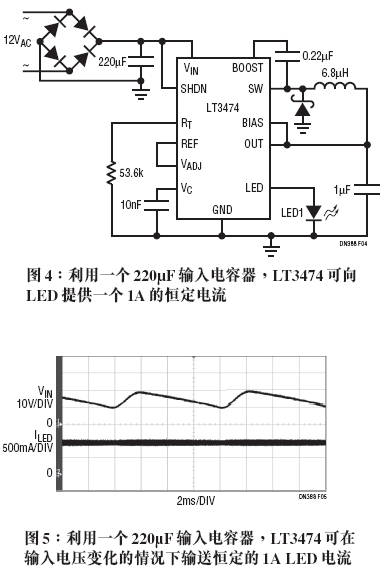

如圖2所示，采用一個小輸入電容器實現了外形尺寸的最小化。在該場合，LT3474可提供接近1A的LED電流，如圖3所示。在輸入端上增設更多的電容(如圖4所示)將把輸入電壓保持在高于LED電壓的水平上。在這種場合，即使輸入端上存在顯著的120Hz紋波，LT3474也能夠提供一個恒定LED電流，如圖5所示。
熱調節

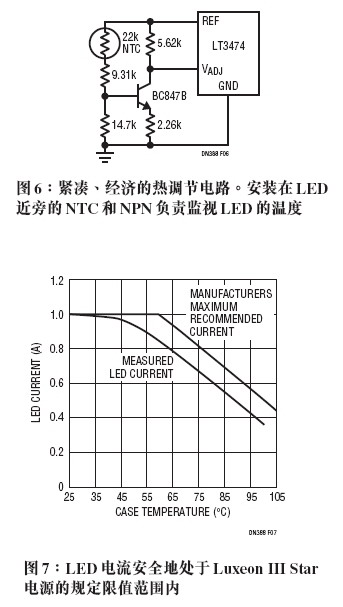

對于許多LED應用而言，熱管理是其核心問題。一種可靠的解決方案通過使LED結溫低于所推薦的限值來維持LED的使用壽命。就該問題來說，對策之一是采用大量的散熱器，但這樣做既浪費空間又耗費金錢。圖6示出了一種更好的解決方案。LED的溫度由安裝在LED附近的熱敏電阻來檢測，并被變換成一個送至VADJ引腳的電壓信號。VADJ引腳適當?shù)販p小流經LED的電流，以滿足Luxeon III Star制造商規定的功率降額要求。只需對電阻器阻值略加修改便可完成該電路的調節，以供其它高亮度LED使用。
結論
憑借其高效率、高質量的照明和長使用壽命，高功率白光LED正迅速成為建筑、汽車、博物館和航空系統的選擇照明器件。LT3474使得能夠很容易地從各種電源來實現緊湊、高效、堅固和通用的LED驅動器。設計師現在可以集中時間去創造富有想象力的新型LED應用，而不是把時間花在LED驅動器上。
不管從效率還是使用壽命來說，當今的超亮LED都遠遠超過了白熾燈泡所擁有的性能。充份利用這些特點需要一個相應高效而可靠的LED驅動器，例如LT3474。
LT3474是一款支持多種電源的降壓型1A LED驅動器，具有一個4V至36V的寬輸入電壓范圍，并可通過編程以高達88%的效率來輸送35mA至1A的LED電流。該器件只需要極少的外部電路，并采用節省空間的16引腳TSSOP封裝。
汽車的LED驅動器
圖1示出了LT3474采用一個12V汽車電池輸入作為工作電源時的配置。如圖所示，該電路能夠容許汽車環境中常見的4V至36V電壓擺幅。利用一個集成NPN開關、升壓二極管和檢測電阻器，LT3474最大限度地減少了外部組件的數目。
高端檢測提供了一種接地負極連接，從而放寬了布線約束條件。只需對電路稍做改動，即可實現PWM和模擬調光，詳見LT3474數據表。
從12V AC輸入驅動LED
LT3474可直接調節LED電流，因而能夠在VIN變動的情況下維持恒定的LED電流。LT3474的寬輸入范圍使其能夠與一個經過整流的12V A
C輸入直接相連。
如圖2所示，采用一個小輸入電容器實現了外形尺寸的最小化。在該場合，LT3474可提供接近1A的LED電流，如圖3所示。在輸入端上增設更多的電容(如圖4所示)將把輸入電壓保持在高于LED電壓的水平上。在這種場合，即使輸入端上存在顯著的120Hz紋波，LT3474也能夠提供一個恒定LED電流，如圖5所示。
熱調節
對于許多LED應用而言，熱管理是其核心問題。一種可靠的解決方案通過使LED結溫低于所推薦的限值來維持LED的使用壽命。就該問題來說，對策之一是采用大量的散熱器，但這樣做既浪費空間又耗費金錢。圖6示出了一種更好的解決方案。LED的溫度由安裝在LED附近的熱敏電阻來檢測，并被變換成一個送至VADJ引腳的電壓信號。VADJ引腳適當?shù)販p小流經LED的電流，以滿足Luxeon III Star制造商規定的功率降額要求。只需對電阻器阻值略加修改便可完成該電路的調節，以供其它高亮度LED使用。
結論
憑借其高效率、高質量的照明和長使用壽命，高功率白光LED正迅速成為建筑、汽車、博物館和航空系統的選擇照明器件。LT3474使得能夠很容易地從各種電源來實現緊湊、高效、堅固和通用的LED驅動器。設計師現在可以集中時間去創造富有想象力的新型LED應用，而不是把時間花在LED驅動器上。
