凌力爾特同步降壓型DC/DC轉換器為您提供緊湊解決方案(圖)

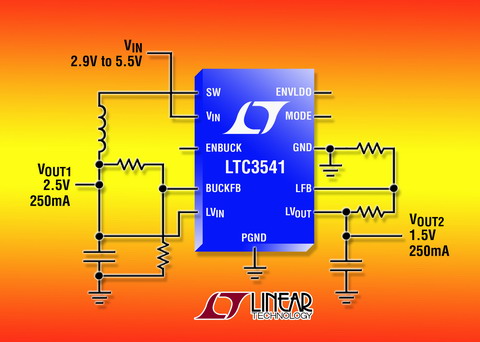

　　凌力爾特日前推出 LTC3541，該器件包括一個 500mA、2.25MHz 的高效率同步降壓型穩壓器和一個 300mA 的 VLDOTM。LTC3541 用單個輸入提供兩個高效率電壓軌，且僅需要一個電感器。其同步降壓型穩壓器具有高達 95% 的效率，而其 VLDO 輸出具有非常低的噪聲。2.7V 至 5.5V 的輸入電壓范圍使該器件非常適用于由單節鋰離子/聚合物電池或多節堿性/鎳鎘/鎳氫金屬電池供電的應用。LTC3541 的降壓型穩壓器能產生低至 0.8V 的輸出電壓，而 VLDO 能產生低至 0.4V 的輸出電壓，因此該器件能夠為最新一代微控制器供電。降壓型穩壓器的 2.25MHz 開關頻率和 VLDO 設計允許使用纖巧、低成本的外部組件，可為手持式應用組成占板面積非常緊湊的解決方案。

　　LTC3541 的所有版本都能通過外部引腳編程，以實現獨立或與 VLDO 同時的同步降壓加電。此外，同步開關與 VLDO 同時啟用時，自動的啟動排序功能按照特定順序為開關或 VLDO 加電。LTC3541 和 LTC3541-2 都具有自動啟動功能，在啟動 VLDO 穩壓器之前使降壓輸出進入穩定狀態。而 LTC3541-1 和 LTC3541-3 則在啟動開關穩壓器之前讓 VLDO 進入穩定狀態。VLDO 可以直接用開關穩壓器的輸出工作，以最大限度地提高效率，也可以用 0.9V 至 4.1V 的單獨輸入工作。自動突發模式（Burst Mode®）將開關的靜態電流降至僅為 85uA，因此最大限度地延長了電池工作時間。就對噪聲非常敏感的應用而言，可以禁止突發模式，而用脈沖跳躍或連續開關工作模式取而代之。其它特點包括電源良好輸出和過熱保護。

　　LTC3541 的所有版本都有現貨供應，這些版本均采用 10 引線 3mm x 3mm DFN 封裝。以 1,000 片為單位批量購買，每片起價為 1.95 美元。

性能概要：LTC3541
• 高效率、500mA 降壓型穩壓器加上 300mA VLDO 穩壓器
• 獨立的高效率、500mA 降壓（VIN：2.7V 至 5.5V）
• 具 30mA 獨立模式的 300mA VLDO 穩壓器
• 無需外部肖特基二極管
• 降壓輸出電壓范圍：0.8V 至 5V
• 可選固定頻率、脈沖跳躍工作或突發模式工作
• 電流模式工作實現卓越的電壓和負載瞬態響應
• 恒定頻率工作：2.25MHz
• 低壓差降壓工作：100% 占空比
• VLDO 輸入電壓范圍（LVIN）：0.9V 至 5.5V
• VLDO輸出電壓范圍 VLDO：0.4V 至 4.1V
• 短路保護
• 小型、耐熱增強型、10 引線（3mm x 3mm）DFN 封裝
