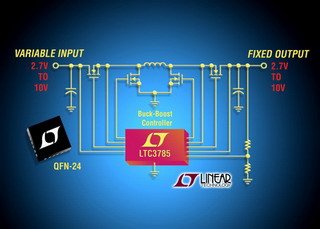

凌力爾特（Linear Technology Corporation）推出效率為 96% 的降壓-升壓型開關穩壓控制器 LTC3785，該器件工作時輸入電壓可以高于、低于或等于輸出電壓，用來為平板 PC、手持式儀表、無線調制解調器、便攜式媒體播放器和多種使用單節或兩節鋰離子或多節堿性/鎳氫金屬電池的設備供電。
中等功率降壓-升壓型電路傳統上一直采用變壓器（SEPIC）或兩個級聯的 DC/DC 轉換器，一個用于升壓轉換，另一個用于降壓轉換。LTC3785 僅需要一個電感器，輸入電壓范圍為 2.7V 至 10V，具有同樣的輸出范圍，并可以提供高達 50W 的輸出功率。LTC3785 采用 4 開關同步整流，在降壓和升壓工作模式之間實現無縫轉換。
LTC3785 的專有拓撲和控制架構采用 MOSFET RDS 檢測，以實現正向和反向限流，從而實現無與倫比的高效率。在想要提高準確度時，可以使用檢測電阻。另外，LTC3785 可以突發模式（Burst Mode®）工作，以這種模式工作時，輕負載靜態電流可降至低于 100uA，這在由電池供電的系統中是個寶貴的特性。此外，該器件在所有工作模式時還為過壓、過流和短路情況提供故障保護。工作頻率可以在 100kHz 至 1MHz 的范圍內用單個電阻器編程，LTC3785 在停機時還具有真正輸出斷接能力。
LTC3785 采用 4mm x 4mm QFN-24 封裝。以 1,000 片為單位批量購買，每片價格為 3.56 美元。
性能概要：LTC3785
• 單電感器架構允許工作時輸入電壓高于、低于或等于輸出電壓
• 2.7V 至 10V 輸入和輸出電壓范圍
• 4 開關、同步工作實現高達 96% 的效率
• RDS 電流檢測提高效率
• 100uA 無負載靜態電流
• 以 100kHz 至 1MHz 可編程恒定頻率工作
• 過壓和過流保護
• 在停機時實現真正輸出斷接
• 全部采用 N 溝道 MOSFET 電源開關
