凌力爾特推出電流模式固定頻率升壓型 DC/DC 轉換器

2.5MHz 升壓/負輸出 DC/DC 轉換器具 2A/42V 開關和同步功能

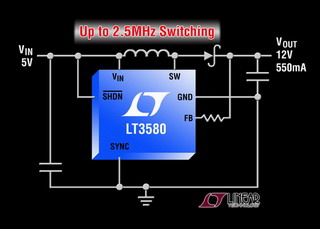

    凌力爾特公司（Linear Technology Corporation）推出電流模式、固定頻率、升壓型 DC/DC 轉換器 LT3580，該器件具有 2A、42V 內部開關。LT3580 用 2.5V 至 32V 的輸入電壓工作，非常適用于輸入電源為單節鋰離子電池到汽車輸入的各種應用。LT3580 可以配置為升壓、SEPIC 或負輸出型轉換器。其開關頻率范圍為 200kHz 至 2.5MHz，可通過單個電阻器編程，或同步至外部時鐘，使設計人員能夠最大限度地減小外部組件尺寸并避開“噪聲關鍵”頻段。3mm x 3mm DFN（或 MSOP-8E）封裝加上纖巧的外部組件確保組成占板面積非常緊湊的解決方案，同時最大限度地降低解決方案成本。

    LT3580 的低 VCESAT、0.3V/1.5A 開關實現了高達 89% 的效率。欠壓閉鎖（UVLO）是用戶可調的，以實現最佳系統性能。單個反饋電阻設置輸出電壓，最大限度地減少了外部組件。其它特點包括外部同步功能、內部軟啟動和熱停機保護。

    LT3580EDD 采用 3mm x 3mm DFN-8 封裝。以 1,000 片為單位批量購買，每片起價為 2.00 美元。LT3580MS8E 采用耐熱增強型 MSOP-8 封裝。千片批購價為每片 2.10 美元。工業溫度（-40oC 至 125oC）版本 LT3580IDD 和 LT3580IMS8E 也有現貨供應。以 1,000 片為單位批量購買，每片起價分別為 2.40 美元和 2.52 美元。

性能概要：
• 2A 內部電源開關
• 可調開關頻率
• 用單個反饋電阻設置 VOUT
• 可同步至 200kHz 至 2.5MHz 的外部時鐘
• 高增益 SHDN 引腳可接受慢速變化的輸入信號
• 寬輸入電壓范圍：2.5V 至 32V
• 低 VCESAT 開關：300mV/1.5A（典型值）
• 集成軟啟動功能
• 可輕松配置為升壓或負輸出型轉換器
• 用戶可配置欠壓閉鎖（UVLO）
• 纖巧 8 引線 3mm x 3mm DFN 和 8 引線 MSOP 封裝
