凌力爾特?cái)U(kuò)展 DC/DC 微型模塊穩壓器產品系列

使用極少組件的降壓-升壓型 DC/DC 微型模塊穩壓器在 60WOUT 時消耗功率低于 2.4W

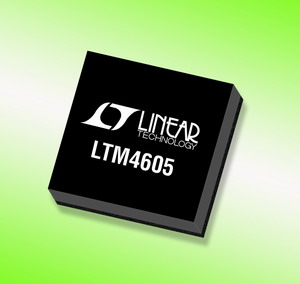

    凌力爾特公司 (Linear Technology Corporation) 推出在可變輸入電壓高于、等于或低于輸出電壓時可調節輸出電壓的產品 LTM4605，從而擴展了 DC/DC 微型模塊 (uModuleTM) 穩壓器產品系列。該器件是新的降壓-升壓型產品系列的首款器件，在 4.5VIN 至 20VIN 范圍內工作，調節 0.8V 至 16V 的輸出電壓，并提供高達 150W 的輸出功率。LTM4605 在 15mm x 15mm x 2.8mm 焊盤網格陣列 (LGA) 塑料模制封裝中集成了同步降壓-升壓型 DC/DC 控制器、4 個 N 溝道 MOSFET、輸入和輸出旁路電容器以及補償電路。該器件只需要一個電感器、反饋和檢測電阻以及大容量電容器就可實現非常扁平、緊湊和高效率的設計。LTM4605 可為網絡、工業和汽車系統以及由電池供電的大功率設備等應用組成緊湊的穩壓器解決方案。

    有了片上專有 4 開關同步 MOSFET 設計，LTM4605 可以在升壓模式時實現高達 97.3% 的效率，而在降壓模式時的效率可達 97.7% (VIN：4.5V 至 20V；VOUT：12V；IOUT：5A)。這種降壓-升壓型微型模塊解決方案僅使用 8 個組件和現售電感器，而單端主電感器轉換器 (SEPIC) 等其他拓?fù)鋭t需要多達 20 個組件和定制磁性元件。另外，可比較 SEPIC 電路的效率大約為 76% 至 84%。為了降低不想要的諧波頻率，LTM4605 的相位還可以鎖定到 200kHz 至 400kHz 的外部時鐘頻率上。安全功能包括過壓和折返電流保護。

    LTM4605 在 -40oC 至 85oC 的溫度范圍內工作。以 1,000 片為單位批量購買，每片起價為 18.85 美元。

性能概要：
• 單電感器降壓-升壓型架構
• 同步 4 開關工作實現高效率 (高達 98%)
• 寬輸入電壓范圍：4.5V 至 20V
• 寬輸出電壓范圍：0.8V 至 16V
• 1% 設置點輸出電壓準確度
• 15mm x 15mm x 2.8mm LGA 封裝
