陜西移動“通信局站”機房動力一體化解決方案

    根據業務規模的大小，陜西移動GSM網絡的“通信局站”可以分為大型“交換局”和中小型“交換局”。前者包括通信綜合樞紐（含國際局）、匯接局和大型交換局等通信局站；后者包括中小型交換局和關口局等通信局站。針對上述兩類通信局站的不同業務規模，陜西移動為它們引進了不同型號、不同數量的艾默生機房動力設備。

大型“交換局”機房動力設備
    在直流不間斷電源方面，大型“交換局”機房采用了多套容量為3000A的艾默生PS481000系列大容量智能高頻開關電源系統。這些系統均由交流配電柜、整流架、HD48100-5整流模塊、直流配電柜和PSM-A監控模塊組成，系統之間采取N+1的備份方式。

    在交流不間斷電源方面，陜西移動為數據機房和記費系統采用了多臺艾默生Hipulse系列UPS，它們組成“UPS 1+1直接并連”的冗余系統。其中，部分系統為“200KVA 1+1UPS并機”，部分為“400KVA 1+1 UPS并機”。

    此外，陜西移動還為所有的中心機房采用了上百臺艾默生Challenger M+機房專用精密空調和全球頂級的豪華型空調，以及艾默生的機房動力環境集中監控系統（PSMS）。

中小型“交換局”機房動力設備
    陜西移動為中小型交換局機房和端口局機房引進了容量為3000A的艾默生PS481000系列大容量智能高頻開關電源系統，系統的配置模塊與大型“交換局”機房的系統相似。在交流不間斷電源方面，這些機房采用的是“200KVA 1+1并機”Hipulse系列UPS系統。此外，中小型交換局機房和端口局機房還采用了數臺艾默生Challenger M+機房專用精密空調，并安裝了機房動力環境集中監控系統（PSMS）的監控單元（SU）。這些監控單元作為陜西移動樞紐中心“動力環境集中監控系統（PSMS）”的“千里眼”和“順風耳”，為陜西移動對全省通信機房和通信基站實現集中監控奠定了基礎。

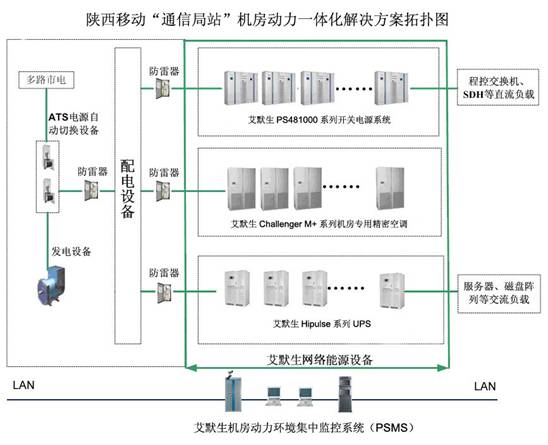

陜西移動“通信局站”機房動力一體化解決方案工作原理
    通過引進上述艾默生網絡能源設備，陜西移動為各“通信局站”機房打造了一體化的動力解決方案。該解決方案的工作原理如下：

    機房采用兩路市電（其中樞紐通信局機房采用的是兩路專線）和一路油機輸入。三路電源中的一路通過高性能的艾默生A300自動切換開關（ATS），經由艾默生TVSS抗浪涌裝置和無功補償柜，輸入到艾默生低壓配電柜中。

    Hipulse系列UPS（雙變換UPS）負責將低壓配電柜輸出的交流電經過整流和逆變兩個變換過程，將其“凈化”成穩定、潔凈的220V交流電，進而為機房中的服務器、磁盤陣列等交流負載提供高質量的不間斷交流電源；PS481000系列大容量智能高頻開關電源系統則負責將低壓配電柜輸出的交流電轉換為-48V直流電，然后將其“供應”給機房中的程控交換機、SDH等通信設備。

    艾默生機房動力環境集中監控系統（PSMS）通過遍布全省各機房和各通信基站的監控單元（如PSM-A、攝像頭等），對全省的通信機房和基站的各種動力設備（如通信電源、電池、UPS、油機、配電設備等）、空調設備及其環境（門禁、溫度、濕度、煙感、水浸、紅外、場景等）進行實時而統一的監控，并在故障或者緊急情況產生時，通過聲光告警、LCD大屏幕顯示、E-mail和手機短信等方式，提醒管理人員進行緊急處理。Challenger M+機房專用精密空調則負責對機房的溫度、濕度、煙感等進行精密的控制，以保證設備在最適宜的環境中運行。
