Linear電流檢測器件LTC6103 可承受70V電壓(圖)

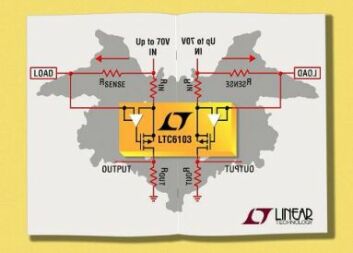

　　凌力爾特公司(Linear Technology Corporation)日前推出LTC6103，該器件內含兩個獨立的高端電流檢測放大器，這兩個放大器具有卓越的精確度和響應時間。由于包括兩個放大器，因此LTC6103非常適用于多電流檢測應用，如H橋式驅動器電路。其獨特的拓?fù)溥�允許第二個放大器用于雙向工作模式、高/低電流排序或高壓電平轉換。



　　LTC6103具有卓越的性能：最大輸入偏置電流為170nA，最高輸入失調電壓為450uV。這么精確的性能允許該器件分辨出非常小的電流，而且仍然在大動態范圍內工作。LTC6103能夠承受高達70V的電壓，這一特性非常寶貴，尤其是在電源故障或?yàn)?zāi)難性負載變化可能導致電壓反激的情況，更是這樣。

　　LTC6103的響應時間為1us，非常適用于在檢測到故障情況時自動關斷電源。每個放大器的增益都由兩個電阻設定，而且由于增益電阻是準確度的主要決定因素，因此選擇足夠精確的電阻可以使準確度優于1%。

　　凌力爾特公司設計經理Mike Kultgen說：“LTC6103以我們已有的精確、快速和靈活的電流檢測器件系列為基礎，擁有第二個集成式電流檢測放大器增加了該器件的效用，而好處更遠超于兩倍。”

　　LTC6103已經全面投產，以1,000片為單位批量購買，每片起價為1.66美元。

性能概要：

雙路、獨立高端電流檢測放大器
1us響應時間(在5V輸出范圍時，至2.5V所需的時間)
用4V至60V的電壓工作，絕對最大值為70V
低失調電壓：450uV(最大值)
低輸入偏置電流：最大值為170nA
每個放大器的增益都可用兩個電阻設置
最大輸出電流：1mA
PSRR最小值為110dB
每個放大器的典型電源電流為275uA
-40℃至125℃的工作溫度范圍
MSOP8封裝
