凌力爾特新品：1.5Msps 低功率模數轉換器(圖)

1.5Msps、14 位 ADC 同時對 6 個差分輸入采樣

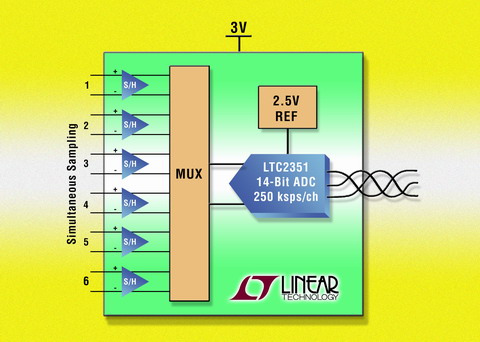

　　凌力爾特日前推出 1.5Msps 低功率模數轉換器（ADC）LTC2351-14，該器件具有 6 個同時采樣的差分輸入，用單一 3.3V 電源工作，典型功耗為 16.5mW。LTC2351-14 具有 6 個單獨的取樣與保持放大器、一個多路復用器和一個 ADC，非常適用于多相電源測量、多相電動機控制、數據采集系統和不間斷的電源。LTC2351-14 采用 32 引腳（5mm x 5mm）QFN 封裝，可用來設計緊湊、由電池供電和便攜式的數據采集系統。

　　LTC2351-14 未進行轉換時，功耗還能進一步降低。在內部 2.5V 基準保持有效的打盹模式下，功耗為 4.5mW，而在所有內部電路斷電的休眠模式下，功耗為 12uW。可以采用一個外部基準將內部 2.5V 基準過驅動至高達模擬電源電壓。

　　LTC2351-14 有三輸入選擇線，用來配置需要轉換的差分輸入數量。因此可實現較高的速度，從一個在 1.5Msps 的差分輸入至 6 個在 250ksps 的差分輸入。6 個轉換結果通過 3 線接口順序提供給高速 DSP 串行端口。這個 ADC 還具有一個獨立的數字輸出電源引腳和一條雙極性/單極性輸入線，用于選擇 ±1.25V 雙極性或 0V 至 2.5V 單極性輸入范圍。

　　就較低分辨率的應用而言，凌力爾特公司還將推出引腳和代碼兼容的 12 位 ADC LTC2351-12。LTC2351-14 和 LTC2351-12 都可在商用和工業溫度范圍內工作。以 1,000 片為單位批量購買，每片 LTC2351-14 的起價為 9.45 美元，而每片 LTC2351-12 的起價為 6.95 美元。

性能概要：
• 具有 6 個同時采樣差分輸入的 1.5Msps ADC
• 每通道的采樣速率為 250ksps
• 低功耗
- 工作時（16.5mW）
- 打盹停機模式（4.5mW）
- 休眠停機模式（12uW）
• 用單一 3.3V 電源工作
• 2.5V 內部基準
• 75dB SINAD
• 0V 至 2.5V 單極性/±1.25V 雙極性差分輸入范圍
• 3 線串行接口
• 在 100kHz 時共模抑制比為 83dB
• 32 引腳（5mm x 5mm）QFN 封裝
