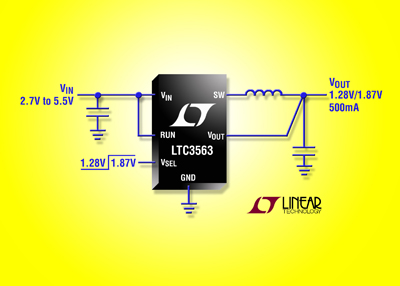

Linear推出推出2.25MHz高效同步降壓型穩壓器 LTC3563(圖)

　　近日，凌力爾特公司（Linear Technology Corporation）推出高效率、2.25MHz、同步降壓型穩壓器 LTC3563，該器件采用 2mm x 2mm DFN 封裝，可提供高達 500mA 的連續輸出電流。其輸出電壓可通過引腳選擇為 1.28V 或 1.87V，非常適用于杰爾 (Agere) 公司最新一代蜂窩電話基帶芯片組。LTC3563 采用恒定頻率和電流模式架構，采用 2.5V 至 5.5V 的輸入電壓工作，與單節鋰離子或多節堿性/鎳鎘/鎳氫應用兼容。其 2.25MHz 開關頻率允許使用高度低于 1mm 的纖巧、低成本陶瓷電容器和電感器，可為手持式應用組成占板面積非常緊湊的解決方案。

　　LTC3563 使用 RDS(ON) 僅為 0.35Ω（N 溝道）和 0.50Ω（P 溝道）的內部開關，具有高達 96% 的效率。該器件還以低壓差 100% 占空比工作，允許輸出電壓等于 VIN，從而進一步延長了電池工作時間。LTC3563 還以低紋波（<20mVPK-PK）突發模式（Burst Mode?）工作，僅消耗 26uA 無負載靜態電流。停機電流低于 1uA進一步最大限度地延長了電池工作時間。其它特點包括 ±2% 的輸出電壓準確度、內部軟起動和過熱保護。

　　LTC3563EDC 采用 2mm x 2mm DFN-6 封裝，有現貨供應。以 1,000 片為單位批量購買，每片起價為 1.60 美元。

性能概要：LTC3563

·　　引腳可選的輸出電壓：1.28V/1.87V

·　　低紋波（<20mVP-P）突發模式工作：IQ = 26uA

·　　2.5V 至 5.5V 輸入電壓范圍

·　　高效率：高達 96%

·　　2.25MHz 恒定頻率工作

·　　低壓差工作：100% 占空比

·　　無需肖特基二極管

·　　內部軟起動限制浪涌電流

·　　停機模式消耗 <1uA 的電源電流

·　　電流模式工作實現卓越的電壓和負載瞬態響應

·　　過熱保護

·　　采用 2mm x 2mm 6 引線 DFN 封裝
