安森美推出打印機電源高能效GreenPoint™參考設計(圖)

這個完整的設計解決方案為臺式打印機開關電源
帶來超過83%的高能效并真正簡化設計

　　2007年3月1日 －全球領先的高能效電源管理解決方案供應商安森美半導體（ON Semiconductor）推出用于臺式打印機所使用40 瓦(W)電源的最新GreenPoint™參考設計，這個新設計帶來了協助工程師快速推出能夠提供低工作功耗與低待機能耗的電源適配器藍本。

　 輸出功率介于5 W到40 W時可以提供超過83%的工作模式電源能效，這個參考設計在空載時更可達到小于150毫瓦(mW)的功耗，目前常用的40 W打印機在相似情況下功耗為450 mW，設計中所采用的頻率回走技術可以讓電源在輕載情況下保持高能效，例如當輸出功率在0.5 W到　　2 W時，能效會在66%到79%間變化，這些特性讓這個GreenPoint™參考設計能夠符合從能源之星(ENERGY STAR®)到歐洲高能效電器組織(GEEA, Group for Energy Efficient Appliances)，美國1 W待機能耗的總統令和日本Eco標章計劃的最嚴苛要求。

　　安森美半導體汽車與電源管理產品部高級副總裁兼總經理威廉思(Andy Williams)指出: “這個新　 40 W打印機電源參考設計延伸了我們現有60 W和90 W的GreenPoint™電源適配器設計，再一步強化我們高能效電源硅芯片半導體解決方案供應商的領導地位。這個可以改善打印機輕載時超過12%電源能效，并在標稱負載情況下達到2.5%能效提升的設計，可以說是以極具高性價比先進硅芯片和系統設計技術大力改善功耗的進一步例證。”

　　參考設計 新推出的40 W參考設計可以在瞬間達到80 W的峰值輸出，這項功能特別適合打印機應用，同時并在整個88 ~ 265 Vac輸入電壓范圍實現低于100 W的功率過載保護以符合限制電源(LPS, Limit Power Source)測試，此外，這個設計使用比具備相似能效40 W電源適配器中更小型的大容量電容，有效節省電路板空間和整體系統成本。

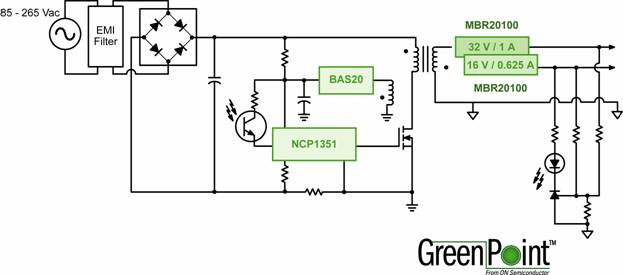

　　這個40 W參考設計中的關鍵器件為新推出的NCP1351，這是一款針對低功耗離線反激開關電源(SMPS)設計的電流模式控制器，基于固定峰值電流技術(幾近固定Ton)，這個控制器會在負載變低時降低開關頻率，因此采用NCP1351的電源自然可以提供卓越的空載功耗，同時也能夠在其他負載情況下達到最佳的能效表現，當頻率下降時，峰值電流會逐漸降低到最大峰值約30%以避免變壓器發生機械振蕩，因此可以巨幅降低發生可聽見噪聲的風險，并保持良好的待機能耗表現。

　　外部可調整定時器會不斷檢測反饋動作并在短路或過載時提供電源保護，在定時器逾時時，NCP1351A和NCP1351C會停止開關動作并保持在鎖定狀態，NCP1351B和 NCP1351D則會嘗試重新啟動，NCP1351C和NCP1351D擁有雙過電流保護，更適合需要面臨較大輸出功率瞬變的應用，器件內部結構具備了能夠達到最低可用啟動電流的優化安排，而這正是設計低待機能耗電源的關鍵參數，負電流感測技術則可以將開關噪聲對控制器運作的影響降到最低，同時讓使用者選擇電流感測電阻上的最高峰值電壓，將應用的功耗予以優化。

　　NCP1351 A、B、C與 D都采無鉛SOIC-8封裝， 2,500片的批量單價為0.32美元。
