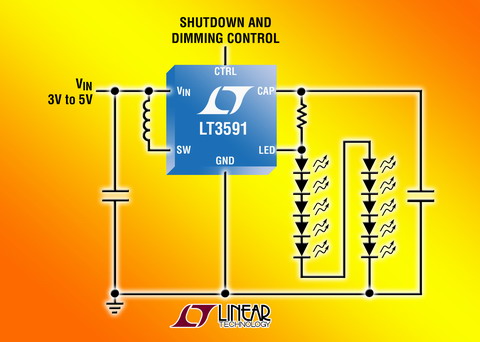

凌力爾特推出高效率恒定電流白光 LED 驅動器(圖)
具集成肖特基二極管的纖巧 LED 驅動器驅動多達 10 個白光 LED
凌力爾特宣布推出采用 2mm x 3mm DFN 封裝的高效率、恒定電流白光 LED 驅動器 LT3591。 該器件在片上集成了肖特基二極管,消除了外部二極管所需的額外成本和空間。獨特的高壓側 LED 電流檢測拓?fù)湓试S LED 陰極直接接地,從而形成了一個單線電流源。LT3591 以高于 78% 的效率用單節鋰離子電池驅動多達 10 個白光 LED。它以 1MHz 頻率開關,允許使用纖巧電感器和電容器,同時保持開關噪聲落在關鍵射頻頻帶之外。LT3591 兼有高效率、低噪聲和極小的總體解決方案占板面積,非常適用于需用多達 10 個白光 LED 實現背光照明的手持式應用。
LT3591 以恒定電流源模式工作,可確保一致的 LED 亮度。LED 正向壓降隨溫度、制造容限和老化程度的不同而改變,但是不管 LED 正向壓降如何變化,LT3591 都為每個白光 LED 提供同樣大小的電流。該器件的 True Color PWMTM 調光具有高達 80:1 的寬調光范圍。其它特點包括 LED 斷接時輸出限壓和 ±5% 的基準準確度。
LT3591 采用 8 引線 2mm x 3mm DFN 封裝,有現貨供應。以 1,000 片為單位批量購買,每片起價為 1.40 美元。
性能概要:
• 從 3V 電源驅動多達 10 個白光 LED
• 高壓側檢測容許“單線電流源”
• 內部肖特基二極管
• 單引腳調光和停機
• 80:1 True Color PWM 調光范圍
• 42V LED 開路保護
• 1MHz 開關頻率
• ±5% 基準準確度
• VIN 范圍:2.5V 至 12V
• 扁平 8 引線 DFN 封裝(3mm x 2mm x 0.75mm)
