多彩能源之星系列DLP- S650電源實測

　　多彩的能源之星系列DLP- S650電源屬于多彩的高端產品系列，額定功率達到了450W，而499元的公開售價也基本符合一元一瓦的中功率電源“潛規則”。

　　多彩 DLP-S650符合Intel的ATX12V 2.2版設計規范，采用雙路+12V輸出設計，具備CPU獨立供電專用線，并具備雙路+12V過流保護功能。電源采用主動式PFC，支持寬幅（150-264V） AC輸入；采用主動式PFC設計，PF值在90%以上。并具有六重保護功能（過流、過壓、欠壓、過功率、過溫度、短路保護）。

    電源采用8CM雙風扇智能溫控，根據電源內部的溫度自動調節風扇轉速，可以在散熱效率與散熱器噪音間得到更好的動態平衡。

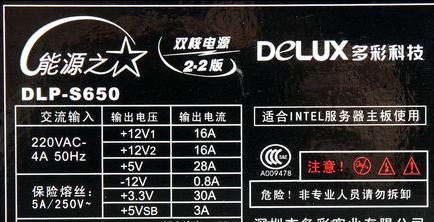

　　多彩 DLP-S650的+12V輸出為兩路設計，+12V1輸出為16A，+12V2與之相同，也達到了16A。從產品銘牌我們還看到了3C的S&E 標，說明產品同時通過了3C認證的安全與電磁兼容認證。此外，我們還看到+5VSB的電流輸出達到了3A，高于2.2版規定的2.5A。

    多彩 DLP-S650提供了三條+12V的專用電源接口，兩個方型4pin 12V輸出可以并聯為一個標準方型8pin服務器主板專用供電接口。兩個6pin方型接口專為高功率顯卡準備，從配置上看，這款電源的設計明顯是沖著GF8800GTX。DLP-S650采用標準的20+4pin主板電源接口，位于上圖左邊的4pin接口可以取下以適應舊接口主板，兼容性不成問題。

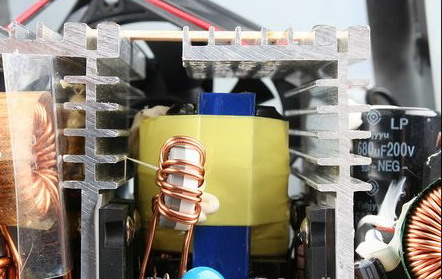

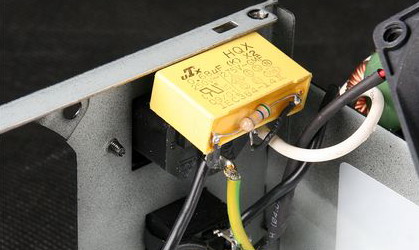

    這款電源產品做工相當扎實，與剛拿到電源時感受到的質量相符。為了保證電源長時間的穩定工作，在內部，為電源的大發熱戶設置了兩個巨型散熱片。具備完整的一、二級EMI電路，內部下料比較充足。

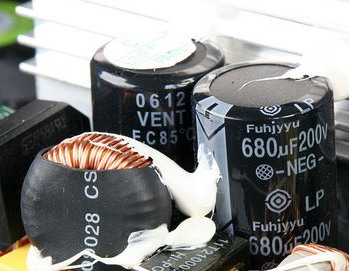

　　電源高壓濾波電路同樣下料充足，采用兩粒200V/680μF電容！而我們常見的高壓電容單粒容量一般不超過300μF。高規格的濾波電容將能提供更大的冗余空間，相信對產品的供電品質以及電源工作的穩定性都有很大的幫助。

　　電源采用主動式PFC，因此功率矯正可以達到一個比較優秀水平。開關電源一般采用半橋式功率轉換電路，工作時兩個開關三極管輪流導通來產生100kHz的高頻脈沖波，然后通過高頻變壓器進行降壓，輸出低電壓的交流電，高頻變壓器各個繞組線圈的匝數比例則決定了輸出電壓的多少。多彩 DLP-S650采用典型的半橋式變壓電路，采用三個高頻變壓器進行變壓。

　　低壓整流濾波電路的工作原理：電流首先通過二極管進一步過濾掉上一級依然存在的攙雜的交流電，獲得了交純凈的低壓直流電后送入濾波電路。經過過濾后的電流已經比較純凈，這樣的電流才可以輸出到我們常見的各類設備上。

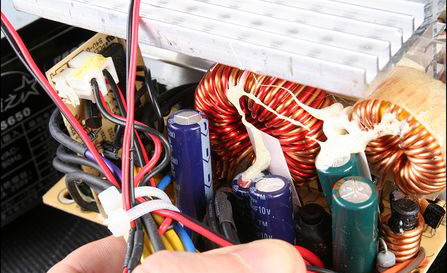

    低通濾波電路上，多彩 DLP-S650大多采用16V/2200μF的電容產品，密集的電容陣列以及兩個大口徑電感給人做工扎實的印象。
