凌力爾特推出高可靠性按鈕控制器

實時監視 DC/DC 開關穩壓器的輸入和輸出電壓

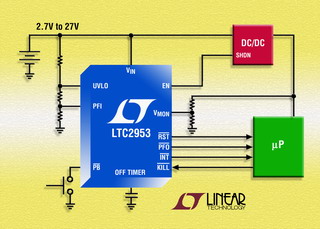

    凌力爾特公司（Linear）宣布推出高可靠性按鈕控制器 LTC2953-1，該器件集成了監察電壓監視器和定時器，用于跟蹤開關穩壓器的輸入和輸出電壓。當輸入電源降至低于兩個單獨的門限電壓時，LTC2953-1 用電源故障輸入（PFI）比較器和欠壓閉鎖（UVLO）比較器觸發軟件和硬件控制輸出。輸入電壓降至低于 UVLO 門限的時間長于一個可調時間長度時，使能輸出會強制該開關穩壓器的停機引腳為高電平。LTC2953-1 還監視該穩壓器的輸出，并在輸出電壓由于過載降至低于一個可調門限時觸發復位信號。除了輸入和輸出電壓比較器，這個控制器還含有一個按鈕輸入和軟件中斷輸出。LTC2953-1 的雙路輸入、輸出和按鈕功能都包含在一個纖巧的 3mm x 3mm DFN-12 封裝中，該器件以電源通路控制、便攜式監察器、PDA 和筆記本式計算機為應用目標。

    LTC2953-1 僅消耗 14uA 的電源電流，在 2.7V 至 27V 的寬輸入電源電壓范圍內工作，適合單節或多節電池應用以及用 24V 電壓（±10% 容限）工作的工業電源線。堅固的按鈕輸入可在有噪聲的環境中工作，每人體模型可承受高達 ±10kV 的 ESD 沖擊。UVLO 比較器平滑地鎖斷電源，復位輸出保持低電平直到電源監視器輸入符合要求的時間持續 200ms 為止。內部 UVLO、PFI 和電壓監視比較器在整個溫度范圍內準確到 1.5%。單個電容器控制可調斷電定時器，以給系統時間在停機前執行所有必須的內務處理程序。

    LTC2953-2 是一個引腳兼容的按鈕控制器，具有低態有效使能輸出。商用和工業溫度級的 LTC2953-1 和 LTC2953-2 都開始供貨，以 1,000 片為單位批量購買，每片起價為 2.30 美元。

性能概要：
• 寬工作電壓范圍：2.7V 至 27V
• 用按鈕控制系統電源
• 低電源電流：14uA
• 電源故障比較器產生警報
• UVLO 比較器平滑地鎖斷電源
• 可調電源監視器具有 200ms 復位時間
• 可調斷電定時器
• 高態有效 EN 輸出（LTC2953-1）允許 DC/DC 轉換器控制
• 低態有效 EN 輸出（LTC2953-2）
• 簡單接口允許系統按順序加電和斷電
• ±1.5% 門限容限
• 按鈕引腳允許 ±10kV 人體模型 ESD
• 12 引腳 3mm x 3mm DFN 封裝
