臺達C系列UPS在IDC機房的應用方案

需求背景：
    IDC（Internet Data Center互聯網數據中心）是基于高穩定、高帶寬的電信基礎網絡平臺，主要向企業用戶提供服務器托管為主的綜合服務業務。由于IDC和多媒體(MDC)數據中心是高速互聯網調控中心，因此對用戶在進行信息資源的遠程處理、存儲和轉送的時效性要求極高，僅是幾秒鐘的停機也會給整個互聯網的安全運行和用戶的生產經營帶來無法估量的損失。
    總體來說，IDC的電源應用對UPS電源的需求具有以下特點：1．負載數量龐大，功率需求巨大，往往在單個層面的功率需求達到數百kVA甚至上千kVA。 2．對電源的可靠性要求高，在任何情況下都必須保證連續供電。3．UPS的配置方式多采用冗余方式。4．負載以機柜進行劃分，UPS輸出的配電分配復雜。 5．UPS供電系統應易于管理，需要完善的監控能力

產品介紹：
    臺達超越C系列UPS是中達電通今年年初在國內市場新推出的一款模塊化設計UPS，經過半年多的市場考驗，該產品已經得到了眾多行業用戶和專家的肯定，其主要具備三大特色：

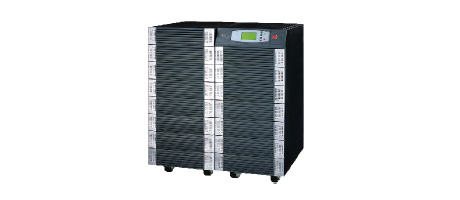

臺達超越C系列UPS

1．模塊化設計，節能效果出色    用戶只需要購買相應的功率模塊，即可實現“N+X”的故障冗余及升級擴容。此外，和傳統UPS 75-85%的整機效率相比, 臺達的此款UPS能將整機效率大幅提高至94%以上，能夠更好的滿足客戶的省電需求。
2．強大并機功率的“綠色電源”   能夠通過模塊化的整合在冗余并機（無須外加并聯卡）后實現驚人的160KVA總?cè)萘俊４送猓�在輸入功率因�?shù)和輸出電流諧波失真的控制上均達到了市場領先水平：輸入功率因數＞0.99,輸入電流諧波失真＜3%。
3．人性十足的智能電池管理    能夠根據在不同階段的實際需求自行調節預警周期。同時，內建的SRAM能夠記錄系統故障前后的狀態及數據序列，可提供計算機輔助診斷及維修時立即的決策判斷。

    下面我們就以臺達C系列UPS來看看UPS在IDC機房的具體應用方案。（注：此次需要實際負載容量為60KVA，采用的并機冗余供電方案要確保穩定可靠）。

應用方案：
   為了滿足用戶的需求，承擔著IDC機房供電任務的整個電源系統都必須采用具有高度容錯功能的并聯冗余供電方案，為了使整個系統負載供電方便，提供了輸出配電柜，方便更多的分路及遠距離連接。同時在整個系統中增加了UPS的監控部分，使整個系統更加智能化，使臺達C系列UPS的智能化特點能夠充分發揮，用戶可以非常方便的了解UPS運行的各項參數。
    整個系統配置(如圖一)，此次采用2臺臺達模塊化C系列80KVA,該UPS具有輸入高功率因數>0.99,非常小的輸入電流諧波<3%,降低了輸入諧波損耗,整機效率>94%，真正響應了節能降耗的號召，此次采用UPS并機實現并聯(1+1)冗余方案，同時每臺UPS具有模塊3+1冗余，極大的提高系統冗余度及可靠度，可靠性為單機UPS的7~10倍，(如圖二)，整體方案具有先進的管理性，節省能源，極高的可靠度及實用性強等特點。

 圖一：系統配置圖

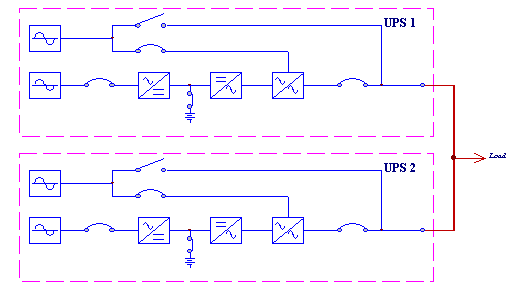

圖二：UPS冗余(1+1)并機原理圖

1.  設備配置(以80KVA/1小時為例)

總結：

    IDC機房對供電環境的可靠性要求極高，而從上面我們可以看到，臺達C系列UPS的優異性能與中達電通整體方案實現了良好搭配，能夠?yàn)镮DC機房提供穩定可靠的電源環境——在效能突出的同時也便于管理和控制，具有很強的實用性。希望此方案能夠?yàn)楦�多IDC機房的用戶提供一些啟發，在關鍵電源設備保護上能夠做好提前預備工作。
