ATLab的DCC傳感器可識別60fF的電容變化量

    韓國半導體設計公司ATLab最近公開發布將該公司將自行研發的Touchsensor——DCC(DigitalContactController)的IP授權給了世界五大半導體公司ST(意法半導體)的消息。作為ST的S-Touch母產品的ATLab的DCC是在2005年開發，并從2006年上半年開始正式推廣市場至今已在各種電子產品中得到了廣泛的應用。

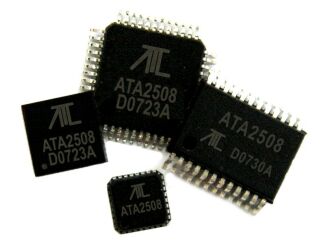

    DCC是FullDigital方式的Touchsensor。過去的電容式模擬電路的Touchsensor一般都會使用ADC(AnalogtoDigitalConverter)，而DCC則選擇了VoltagetoDelayConverter與OverSampling結構。VoltagetoDelayConverter不是直接讀取電阻或電容的變化，而是測量到根據由此引起的TimeDelay后由sensor來驅動，可設計成不需要Converter或amplifier等外部元件的FullDigital電路。因此，DCC還擁有與其它公司同類產品相比消耗電流量只有10分之1，敏感度在5倍以上的特點。

    DCC系列產品內含ICDE(ImpedanceChangeDetectionEngine)技術，并獲得了技術專利。ICDE可以識別小到60fF(femtoFarad：1picofarad的1/1000)左右的電容變化量，因此比Touchsensor領域中其它產品提供更優越的敏感度識別功能。另外，ICDE感應TimeDelay引起的電容變化，在各Sensor只需要一個電極。與他Touchsensorsolution是由2個電極組成的這點相比，1個電極的結構可節省組成整體系統的費用。尤其，DCC產品不是直接測量電阻或阻抗的變化，因此對于Assembly誤差以及PCB變形，電子干擾(EMI+EMS)和水膜等問題出現時，也不會引起性能低下或誤動作的現象發生。并且，還可應用在其它touchsensor無法應用的application中。

    ATLab現在已將ICDE應用在Touchsensor領域，但今后此技術還會應用在Touchscroll,Touchscreen等需要觸摸的各種Interface中。此外，還會將Sensing敏感度和低電流消耗，超小設計等特點優化，擴展到USN(UbiquitousSensorNetwork)與MEMS領域，再擴展到高速ADC領域。
