上海軍醫大學項目在線式技術參數

產品介紹：

由于項目需要，該項目為在線式EPS應急電源，該EPS為建筑雙電源自動轉換裝置而提供的一種不間斷式應急電源，這樣解決了因為雙電源自動轉換裝置由于一路突然斷電，另外一路短時間無法實現自投自復，

可能會造成重要的設備暫時無法工作，以造成不必要的損失，

其在線式EPS應急電源的特點是：

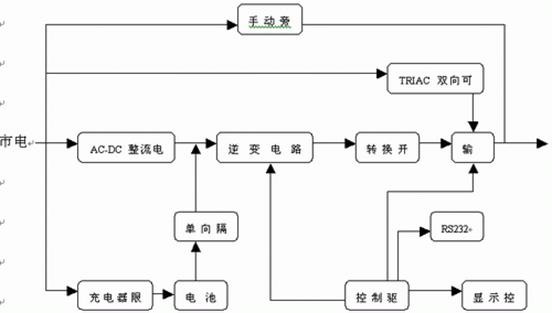

1、EPS電源在線工作時，具有起動電流小、起動速度平穩、啟動時間可調、對電網沖擊小、起動性能可靠等優點，其起動曲線有“S”型曲線和線性二種。該曲線可根據現場實際工況進行調整，從而減少它首先通過電路將外部交流電轉變?yōu)橹绷麟姡�再通過高質量的逆變器將直流電轉換為高質量的正弦波交流電輸出給負載。在線式主要功能是穩壓及防止電波干擾；避開了電機的啟動電流，在停電時則使用備用直流電源（蓄電池組）給逆變器供電。由于逆變器一直在工作，因此不存在切換時間問題，適用于對電源有嚴格要求的場合。同時通過交流接觸器來控制。在變頻逆變器出現故障時，通過旁路，為了提高EPS的運行效率和可靠性，我們?yōu)榇蠊β试诰�式EPS設置了“經濟”運行模式，方法是這樣的：在EPS輸出端設置一個無觸點智能開關（實際上是旁路開關），當輸入電壓與輸出額定值之差在一定范圍內（可設置，例如+3%，+5%等）時，智能開關向負載供電，此時的運行狀態與后備式EPS相同盡管此時的輸出常規指標降低了（仍滿足負載的各種要求），但卻大大提高了EPS的輸出能力。工作原理是：

  后備式EPS平時工作原理是：

應急電源是允許短時電源中斷的應急電源裝置，作為消防應急電源系統，

關于現場位置及柜體技術參數：

1：EPS應急電源安裝所需位置為長為3500 CM，為靠墻安裝，需要70CM厚度，高度為2300CM（連槽鋼位置）

2：主機柜為1只，規格為2200CM（高），800CM（寬）600CM（深），電池柜為3只，規格為2200CM（高），800CM（寬）600CM（深）。需要占地總面積為2.5平方米.操作面積為4.6平方米.(柜門打開所需位置)

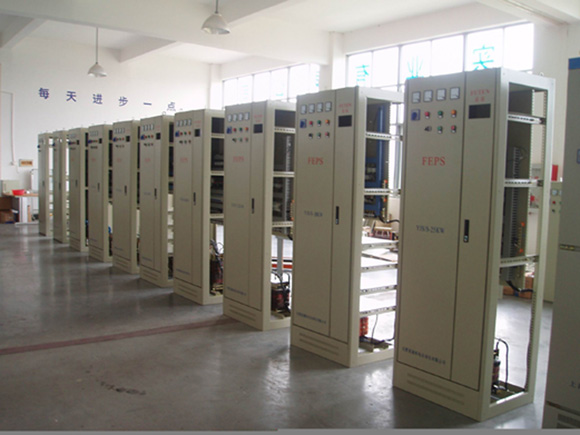

 3：EPS應急電源柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高，可以使工廠實現預生產， 既縮短了生產周期，也提高了工作效率。

　　2、柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升。通過上端的槽孔排出，而冷風不斷地由下端的槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱目的。

　　3、GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體和各部分的分割尺寸，使整柜美觀大方，面目一新。

　　4、柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便，門的折邊處均嵌有—根山型橡塑條，關門時與構架之間的嵌條有—定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

　5、柜體面漆選用聚脂桔形烘漆，附著力強，質感好。整柜呈亞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。

　　6、柜體的頂蓋在需要時可拆除，便于工作于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

　　7、柜體的防護等級為IP30，用戶也可根據使用環境要求在IP20~IP40之間的選擇。

關于現場電池參數及承重：

1：主機柜為1只，規格為2200（高），800（寬）600（深），重量為650KG。電池柜為3只，規格為2200（高），800（寬）600（深）。重量為700KG電池總重為2100KG，整套設備重為2850KG。

2，由于該項目位于一樓，同時一樓下方有地下室.在充分考慮空間的同時,應考慮在2.5平方米所承重的2850KG.和其他設備的重量,該詳細參數要與設計院和現場建筑方進行溝通,要考慮樓板的承重能力,同時必須放大一定的余量,以保證承重與人員安全.

德國Gkomen電池于2005年在中國廣州成立的第一個電源生產基地，公司產品以出口韓國，日本為主，在國內目前暫時不對外銷售． KOMEN電池在本公司城市軌道交通.UPS.EPS電源中使用本公司產品．

* 高可靠的工業保障 從內至外的優良設計
* 高檔黑色和灰色外殼，體積小，重量輕，能量密度高，輸出功率大
* 精密技術生產，使用壽命長，自放電率極低（小于3%每月）
* 特殊配方的鉛鈣合金及電解液，品質穩定，不污染環境
* 超音波密封外殼，免維護，免加水，使用可靠性高
* 內阻極小，回充容易，大電流放電性能優越
* 全自動流水線制造，一致性好，可任意成組使用
* 高壓縮玻璃棉吸液式(AGM)技術
* 內藏防爆裝置，采用超聲波焊接技術加強蓄電池的密閉性
* 內藏式接電端子，連接牢固不易受損
* 置放時不受方向、位置之限制，環境溫度廣泛
* 最適用在高功率的精密機械及高性能的UPS不斷電系統

技術參數
1、免維護的專業設計
　　采用高可靠的專業閥控密封式設計，有效確保電池不漏（滲）液、無酸霧、不腐蝕，并在充電時產生的氣體基本被吸收還原成電解液，在使用時無需加水、補液和測量電解液比重。

2、超長的使用壽命
　　獨有配方的板柵和合金設計，有效抵抗極板腐蝕；卓越的大電流放電特性，可靠的快速充電性能，優越的深度放電恢復能力，確保電池的使用壽命。浮充設計壽命可達6年以上（25℃）。

3、極小的自放電電流
　　采用優質高純度材料設計，自放電電流極小，自放電所造成的容量損失每月小于4％，減輕客戶電池存儲時的維護工作。

4、極寬的工作溫度范圍
　　電池可以在-20℃～+50℃甚至更寬范圍的溫度條件下工作，電池的內阻比常規電池小的多，在-15℃～+50℃的溫度范圍內進行大電流放電，其輸出功率比同規格的傳統式開口電池高。

5、良好的批量一致性
　　領先的設計技術和100％氣密性、電壓、容量和安全性能檢驗，保證了大批量生產的電池具有良好的一致性，特別適合于需要多節電池串聯使用的場合，例如UPS電源后備電池組、逆變器后備電池組等。

6、合理的安裝和結構設計
　　最新國際化的極柱設計和緊湊的整體結構設計，方便安裝和拆卸，易于維護，大大節省用戶成本。
