具60V瞬態保護的36V輸入、1A(IOUT)、2.2MHz降壓型DC/DC轉換器提供僅為75uA的靜態電流

    今日，凌力爾特公司在北京 (Linear Technology Corporation) 推出了具高達 60V 輸入瞬態保護的 1A、36V 輸入降壓型開關穩壓器 LT3682。其突發模式 (Burst Mode®) 工作在無負載待機狀態時保持靜態電流低于75uA。LT3682 具有 3.6V 至 36V 輸入電壓范圍和 60V 的瞬態電壓承受能力，因而使其非常適合于汽車應用中常見的負載突降和冷車發動情況。其 1.5A 內部開關可以在電壓低至 0.8V 時提供高達 1A 的連續輸出電流。LT3682的突發模式工作提供了超低的靜態電流，這非常適用于諸如汽車或電信系統等應用，而這些應用需要始終保持接通運作和要求最佳電池壽命。從 250kHz 至 2.2MHz 的開關頻率是用戶可編程的，從而使設計師能夠優化效率，同時避開關鍵噪聲敏感頻段。其 3mm x 4mm DFN-14 封裝結合高開關頻率可保持使用小外部電感器和電容器，從而提供了占板面積非常緊湊和高熱效率的解決方案。

    LT3682 采用一個高效率 1.5A、480mΩ 開關，升壓型二極管、振蕩器、控制和邏輯電路集成到單個芯片中。低紋波突發模式工作在低輸出電流時保持高效率，同時保持輸出紋波低于15mVPK-PK。特殊設計方法和一種新的高壓工藝在寬輸入電壓范圍內實現了高效率，同時其電流模式拓?fù)鋵?shí)現了快速瞬態響應和卓越的環路穩定性。其它特點包括外部同步 (從 300kHz 至 2.2MHz)、一個電源良好標記和軟啟動功能。

    以 1,000 片為單位批量購買，每片 LT3682EDE 的價格為 2.95 美元。LT3682IDE 經過測試，在 -40°C 至 125°C 的工作結溫范圍內保證工作，以千片批購價為每片 3.95 美元。所有版本都有現貨供應。

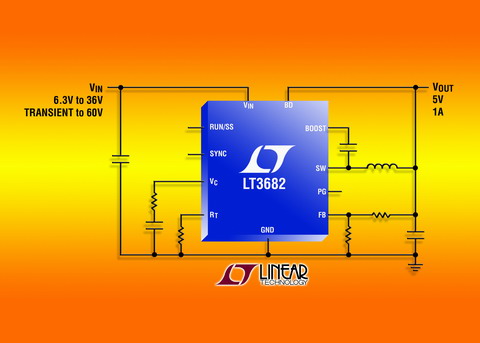

照片說明：36V (60V 瞬態保護)、1A (IOUT)、2.2MHz 降壓型開關穩壓器

性能概要：LT3682
           •寬輸入范圍
                 在 3.6V 至 36V 范圍內工作
                 過壓閉鎖電路能夠保護電路免遭 60V 瞬態電壓的損壞
           •1A 輸出電流
           •軟啟動功能
           •短路保護
           •電源良好標記
           •0.8V 反饋基準電壓
           •輸出電壓為 0.8V 至 20V
           •可調開關頻率：250kHz 至 2.2MHz
           •在 300kHz 至 2.2MHz 之間可同步
           •小型 10 引腳耐熱增強型 3mm x 3mm DFN 封裝
           •低紋波 (< 15mVP-P) 突發模式工作：在 12VIN 至 3.3VOUT 時，IQ = 75uA

===========================
