安森美半導體新推出PWM降壓穩壓器系列

    全球的高能效電源|穩壓器半導體解決方案供應商安森美半導體(ON Semiconductor，美國納斯達克上市代號：ONNN)推出NCP312x雙輸出脈沖寬度調制(PWM)降壓穩壓器系列，提供獨特的自動追蹤和排序功能。這些新器件集成了MOSFET，提供2安培(A)(NCP3120、NCP3122)或3 A(NCP3121、NCP3123)輸出電流并具有高達2.2 兆赫(MHz)開關頻率等特性，非常適用于包括機頂盒(STB)、液晶電視(LCD TV)和有線調制解調器等的多種消費應用。

    安森美半導體汽車及電源管理部全球銷售及市場總監鄭兆雄說：“電源設計工程師所面對的一項最大挑戰是多電壓系統的上電和省電時序要求。安森美半導體新的NCP312x開關穩壓器系列提供解決方案以幫助緩解這設計挑戰。這些新穩壓器具有內置獨特的自動追蹤和排序功能，無需使用昂貴的電壓追蹤控制器。”

    NCP312x器件的自動追蹤和排序特性實現對兩個輸出通道的精確定時和控制。數字信號處理器(DSP)、現場可編程門陣列(FPGA)或其它信號處理器需要多個電源，以產生用于內核和輸入/輸出(I/O)外設的不同電壓電平，并對每個電壓進行專門的定時控制，防止出現閂鎖情況而造成應用現場失效的直接甚或潛在損壞。NCP312x器件系列提供可編程的比例、序列和追蹤控制功能，在啟動和省電期間管理輸出電壓。此外，多個NCP312x器件能夠以菊花型鏈接在一起來控制多路輸出。

    NCP312x轉換器通過在200千赫(kHz)至最高2.3 MHz頻率進行180°異相開關來降低輸出電容要求。異相操作可為輸入濾波器使用單個低成本電解電容或陶瓷電容，比標準配置中需要使用兩個電容更節省成本。雙路輸出能夠并聯起來提供具有低紋波電壓的雙相單輸出穩壓器。

    其它特性

    ·輸入電壓范圍為+5伏(V)至+12 V
    ·可調節的200至2,200 kHz工作頻率
    ·低等效串聯電阻(ESR)陶瓷輸出電容提供穩定特性
    ·0.8 ±1.5%參考電壓
    ·外部軟啟動
    ·啟用/關閉(enable/disable)功能
    ·低關機功率(靜態電流(Iq) < 100微安(µA))

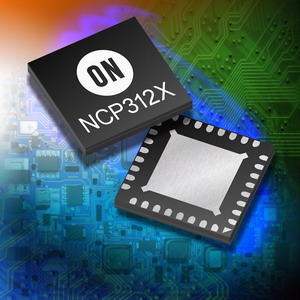

    NCP3120、NCP3121、NCP3122和NCP3123采用QFN-32封裝，每1,000片的批量預算單價為1.30至1.55美元。
