凌力爾特推出4路16位電流輸出數模轉換器

    凌力爾特公司 (Linear Technology Corporation) 推出 4 路 16 位電流輸出數摸轉換器 (DAC) LTC2755-16，該器件具有 6 種軟件可編程輸出范圍。LTC2755-16 在整個工業溫度范圍內保證 16 位線性度 (±1LSB 最大值 INL 和 DNL)，無需任何調節。每個 DAC 輸出都可通過并行接口來單獨設置，也可通過引腳搭接以在單個范圍內運作。電流輸出 DAC 允許最終用戶根據較好的 DC 或 AC 性能規格、較低的噪聲或較高的速度要求定制自己的輸出放大器，以實現最佳性能。通過集成 4 個具有良好線性度的 DAC，LTC2755-16 非常適用于多通道數據采集系統和自動測試設備。

    LTC2755-16 具有 6 種不同的軟件可編程 (SoftSpanTM) 單極和雙極輸出范圍 (高達 ±10V)。軟件可編程性免除了增設昂貴的精準電阻器和增益級以及進行跨接線手動轉換的需要。6 種 SoftSpan 輸出電壓范圍包括兩種單極性范圍 (0V 至 5V、0V 至 10V) 和 4 種雙極性范圍 (±10V、±5V、±2.5V、-2.5V 至 +7.5V)。LTC2755-16 采用單 2.7V 至 5.5V 電源工作，輸出為 6 種 SoftSpan 范圍的任一種，而最大消耗電源電流僅為 1uA。

    LTC2755-16 還具有非常好的 AC 性能規格，包括僅為 2us 的滿標度穩定時間和 1nV • s 的低干擾脈沖。LTC2755-16 的 2MHz 乘法帶寬和良好的 AC 性能規格對波形發生應用而言是關鍵特點。快速穩定和低干擾降低了諧波失真，使該器件能產生較高頻率、較低噪聲的輸出波形。LTC2755-16 采用雙向輸入/輸出并行接口，提供了所有內部寄存器的回讀以及 DAC 輸出范圍設定功能。

    LTC2755-14 和 LTC2755-12 分別是引腳兼容的 14 位和 12 位器件。LTC2755 系列DAC 都采用 9mm x 9mm QFN-48 封裝，為最終產品實現最佳性價比提供了一個引腳兼容和代碼兼容的系列。四路 LTC2755 與兩路 LTC2753 和單路 LTC2751 一起形成了一個完整的精確電流輸出 DAC 系列。整個系列在商用和工業溫度級已開始供貨。以 1,000 片為單位批量購買，每片 LTC2755-12 的價格為 7.15 美元，LTC2755-14 為 12.65 美元，LTC2755-16 為 17.85 美元。

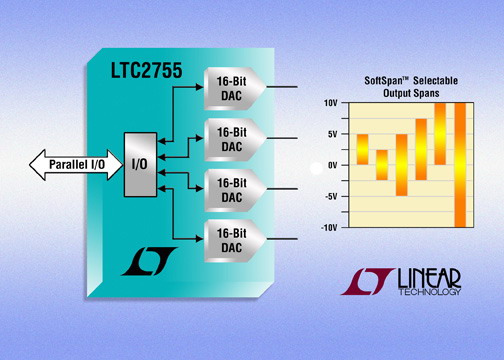

                       照片說明：四路 16 位 IOUT SoftSpan DAC 具 ±1LSB INL

　    性能概要：LTC2755-16/LTC2755-14/LTC2755-12

    •6 種可編程輸出范圍：
    -單極性 0V 至 +5V、0V 至 +10V
    -雙極性 ±5V、±10V、±2.5V、-2.5V 至 +7.5V
    •在整個溫度范圍內具 ±1LSB INL、±1LSB DNL
    •1uA (最大值) 低電源電流
    •1nV • s 低干擾脈沖
    •2us 快速穩定時間
    •2.7V 至 5.5V 單電源工作
    •具數據和范圍回讀的并行接口a
    •在任一輸出范圍，異步 CLR 引腳將 DAC 輸出清除至 0V
    •上電復位將 DAC 輸出清除至 0V
    •64 引腳 9mm x 9mm QFN 封裝
