Maxim推出高頻、多化學類型電池充電器IC系列

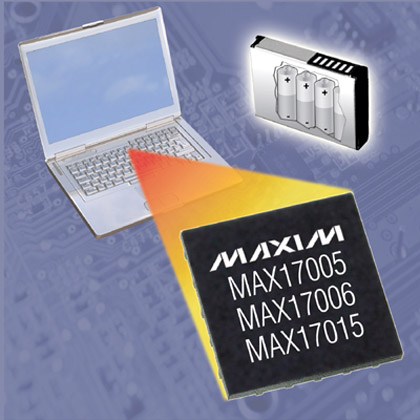

    2008年5月21日，Maxim推出高頻、多化學類型電池充電器IC MAX17005/MAX17006/MAX17015。器件采用專有的高頻電流模式架構，可顯著降低成本和外部元件的尺寸。該系列IC設計工作于1.2MHz高開關頻率，與許多其它電池充電器IC相比，允許使用尺寸更小的輸出濾波器，從而降低了輸出濾波器的設計尺寸和BOM成本。此外，該系列電池充電器IC允許使用n溝道功率選擇開關，而無需使用常規設計中采用的更為昂貴的p溝道功率開關。MAX17005/MAX17006/MAX17015能夠節省空間和成本，理想用于筆記本電腦、臺式PC以及其它便攜式設備中的可再充電電池。

    MAX17005可用于三至四節電池充電(單節電池電壓為4.2V至4.4V)；MAX17006可用于兩至三節電池充電(單節電池電壓為4.2V至4.4V)；MAX17015可通過輸出端的反饋電阻分壓器調節充電電壓和電池節數。此外，該系列器件可提供與適配器電流成正比的高精度模擬輸出。在沒有連接適配器時，MAX17015的電流檢測電路依然保持有效，以監測電池的放電電流。所有器件均可采用20mΩ檢測電阻提供至少4A的充電電流，并具有過壓保護功能。

    MAX17005/MAX17006/MAX17015提供小型、4mm × 4mm × 0.8mm、20引腳無鉛TQFN封裝，工作在-40°C至+85°C擴展工業級溫度范圍。
