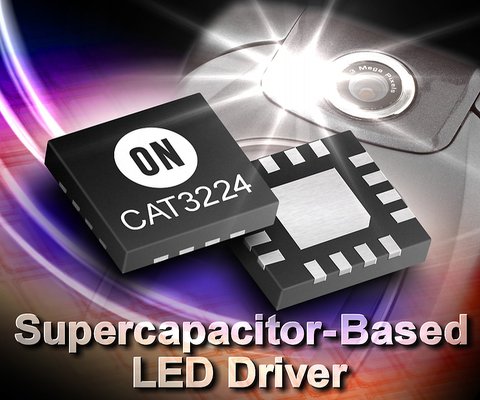

安森美半導體針對超級電容LED相機閃光應用推出業界首款4A單芯片驅動器

CAT3224集成度高，易于使用，為高百萬像素照相手機和獨立相機提供真正高強度LED閃光能力

    2009年1月15日，全球領先的高性能、高能效硅解決方案供應商安森美半導體(ON Semiconductor，美國納斯達克上市代號：ONNN)推出業界首款4安培(A)超級電容發光二極管(LED)閃光驅動器——CAT3224。這新的器件符合新興的真正高強度LED閃光要求，應用于高百萬像素的照相手機和獨立相機。這高集成度器件具有精確控制LED閃光充電/放電所需的全部功能，包括能夠接受達4A電流的電源開關，以及為雙單元(dual-cell)超級電容提供充電功能。CAT3224解決方案易于使用，具有以簡單并行邏輯接口激活的三種完全獨立工作模式(充電、閃光和手電筒)，每種模式的工作電流能以3顆外部電阻作簡易編程。安森美半導體在本季梢將推出更多更高功率的超級電容LED閃光驅動器。

    高百萬像素照相手機和獨立相機需要極高強度的閃光來拍攝高質量的照片，特別是在低或中等光照環境下。市場上新的LED設計可符合這個需求，但獨靠相機電池，并不能提供足夠高的峰值電流脈沖來驅動LED閃光，使其達到高分辨率相片所需的亮度。其它需要高峰值電流的功能，如變焦、自動對焦、圖像捕獲、D類音頻和射頻(RF)放大，使電源問題進一步惡化。

    安森美半導體新的LED驅動器與最新一代的超級電容協同工作，幫助設計人員有效消除這些電源管理問題。超級電容在其峰值負載時釋放電能，并持續重新充電，即便是在閃光功率達到峰值期間。CAT3224 LED驅動器控制超級電容充電，從而為其它高峰值電流電路提供更多電能。這超級電容LED驅動器設計方案提供真正的高強度閃光及更豐富的系統功能，同時顯著地延長電池使用時間。

    超級電容技術的高峰值電流優勢，結合CAT3224簡單的并行邏輯接口，使得這器件成為采用LED替代氙氣燈的工業應用的極佳選擇。

    安森美半導體Catalyst產品部市場營銷副總裁Scott Brown說：“CAT3224超級電容LED驅動器為高強度LED閃光功能提供集成、易用、高性價比的解決方案。我們相信，這器件結合如CAP-XX等公司顯著改良的超級電容技術，以及白光LED不斷提升的性能，率先為下一代高百萬像素照相手機和獨立相機提供真正高強度LED閃光。”

    CAT3224超級電容LED驅動器支持三項關鍵功能：精密的超級電容充電控制、電流放電至LED閃光的管理，以及為LED手電筒模式提供恒流。CAT3224以模擬控制輸入電路上的外部電阻進行簡單編程，吸收達4A的LED閃光脈沖電流及達400 mA的手電筒模式電流。這器件集成了雙模1x/2x電荷泵，這電荷泵將堆疊的超級電容充電至5.4V額定電壓，同時主動平衡控制電路確保兩個超級電容單元的電壓在充電周期匹配。此外，CAT3224為用戶提供專用的邏輯輸出，在超級電容充電序列完成時進行標記。

    CAT3224采用節省空間的16引腳TQFN 3 mm x 3 mm x 0.8 mm封裝，具有熱關機、過壓保護(OVP)和外部電阻編程故障保護等特性。這器件還支持所有工作條件下的反向輸出電壓。


    特性
    •閃光模式時輸出通道匹配，每通道2 A
    •手電筒模式時輸出通道匹配，每通道200mA
    •達1,000mA的可調節充電電流限制
    •雙單元超級電容充電
    •閃光/手電筒模式下各自獨立進行電流調節
    •封裝：16引腳TQFN，3 mm x 3 mm x 0.8 mm

    CAT3224是安森美半導體針對便攜應用四個常見主要子系統的產品陣容新增的重要器件。這器件專為符合顯示和背光子系統內具挑戰的要求而設。除了顯示和背光子系統外，安森美半導體還提供用于手持便攜設備中的互連、電源管理和音/視頻三個主要子系統的解決方案。

    價格和供貨
    CAT3224LED驅動器每10,000片批量的單價為0.97美元。現已提供樣品和評估板。目前的預計量產交貨時間為6至8周ARO(自動循環購貨)。
