2008年1月2日，力科公司新推出的WaveMaster數字示波器、串行數據分析儀和磁盤驅動器分析儀系列—8 Zi系列提供了高達30GHz的帶寬、80GS/s的采樣率、512 M采樣點分析功能及>15 GHz的邊沿觸發功能。由于杰出的儀器反應能力、速度提高了10-100倍的分析處理時間、大型15.3”16:9高清觸摸屏顯示器(比12.4”顯示器大50%)、高精度Eye DoctorTM信號完整性工具及50Ω/1MΩ輸入功能，WaveMaster 8 Zi系列已經成為用途最廣泛的示波器平臺。另外它還提供了Zi平臺以前提供的功能，如TriggerScanTM偶發事件捕獲、可拆卸前面板、集成第二臺顯示器及快速LSIB外部數據傳送(高達250 Mpts/s—比任何其它方法快25-50倍)。杰出的性能、速度、精度和功能相結合，為工程師提供了更深入的洞察力、更快的調試功能和更高的驗證效率。
LCRY_WM8Zi_engineer_circuit1
力科在同一個硬件平臺基礎上設計了8 Zi系列，支持全部8種型號，提供了4-30GHz的帶寬。這意味著工程師可以利用自己的投資，并緊跟新興高速技術和串行數據標準，他們只需為當前設計購買所需的帶寬，在需要變化時再升級到更高的帶寬。這在經濟衰退時期特別有吸引力，因為各個公司都在力圖最大限度地降低資本投資，尤其是力科可以升級到30GHz的帶寬。
對20-30GHz帶寬，標配采樣率是80GS/s(在帶寬降低時，全部4條通道上的采樣率為40GS/s)。對4 16GHz 帶寬，在全部4條通道上標配采樣率是40GS/s，并可以把采樣率選配提高到兩條通道上80GS/s。它提供了10 Mpts/ch，并可以選配高達256Mpts/ch的存儲器。所有存儲器都在全部記錄長度下提供，用于進行分析處理。在80GS/s模式下，存儲器可以通道復用成512Mpts/ch。
對串行數據應用，8款新的串行數據分析儀(SDA)提供了相同的帶寬范圍(4-30GHz)、采樣率和分析存儲器功能(標配20Mpts/ch)，與力科強大的SDAII串行數據分析工具及標配3.125Gb/s 串行觸發技術相結合，為實現和調試新興高速串行數據標準提供了無可比擬的功能，如PCIe3.0和USB3.0。
杰出的串行數據分析功能
SDA 8 Zi串行數據分析儀基于WaveMaster 8 Zi系列示波器，標配存儲器提高了一倍，可以捕獲眼圖中更多的單位間隔。這些儀器擁有增強的高速串行碼型觸發功能，支持高達80位碼型，工作速度高達3.125Gb/s。
LCRY_SDA816Zi-RGHT LCRY_SDA830Zi-LEFT
SDA II系列工具范圍廣泛，包括杰出的抖動分類方法及更精確的抖動分類工具，提高了測量信心，提供了更全面的洞察力，速度要快于競爭對手的工具。其眼圖分析速度要比競爭對手的工具快100倍，可以在三秒內捕獲、分析和顯示近100萬個PCI Express單位間隔。其它工具如IsoBER (確定誤碼率恒定的線路)和模板違規定位器，可以簡便地了解復雜的問題。電纜反嵌功能可以去掉電纜失真影響，在高速眼圖上更準確地測量定時和幅度。新推出的SDA 8 Zi分析儀同時標配眼圖、時間間隔誤差、浴盆曲線、抖動直方圖及其它抖動分類分析等多個完整的視圖。
通過有效地、更精確地分析Rj+Dj分類，力科先進的SDA II工具降低了調試時間，提高了對抖動的了解，簡化了一致性測試過程。在一致性測試階段，可以對各種既定標準使用自動化QualiPHYTM軟件，如PCIe、SAS、SATA、HDMI、DisplayPort和XAUI。
Eye DoctorTM提高了信號完整性測量精度
LCRY_SecondScreen__WM816Zi LCRY_SecondScreen_SDA816Zi
為在最困難的測量環境中測試最快速的新興技術，需要使用帶寬高達30GHz的示波器。在50ps上升時間或2.5Gb/s以下信息速率表現得不太明顯的挑戰，在上升時間接近或變成小于25ps或信息速率超過5Gb/s時變得更成問題。在這些速度下，工程師面臨著以前只限于微波頻域的信號完整性問題，如不理想的測試夾具和測試電路連接。此外，實現下一代高速串行數據標準的工程師面臨著更快速、更復雜的信號挑戰，與此同時，串行數據通道(互連、傳輸線、背板)速度并沒有同步提高，導致串行數據通道中的信號劣化問題。另外，新興串行數據標準如USB3.0，要求模擬(仿真)信號傳輸路徑，在所有用戶環境中都保證可靠的性能。最后，串行數據接收機硬件是為平衡信號劣化專門設計的，但工程師沒有任何途徑檢定應用了接收機均衡的被測信號的性能。
LCRY_SecondScreenOnly
解決方案是力科Eye DoctorTM信號完整性系列工具，它提供了電纜和測試夾具反嵌功能、預加重和去加重建模功能、串行數據通道仿真功能和串行數據接收機均衡功能。現在可以在示波器環境內及在全部256 Mpt記錄長度上補償或仿真信號路徑效應和串行數據接收機均衡，以便在任何測試條件下在測試電路中任何地方以最高的信號保真度精確地測量波形。在WaveMaster 8 Zi推出后，Eye Doctor現在以新的、更簡化、更容易接入的方式提供。
X-Stream II流式結構，實現快速吞吐量
X-Stream II技術是為長存儲器操作和快速反應設計的，實現了高數據吞吐量，即使示波器在分析八個256 Mpt波形時也不例外。這種結構采用可變波形段長度，改善了CPU高速緩存效率，與其它示波器相比，處理速度提高了10-20倍。這消除了長存儲長度與快速處理之間的矛盾。通過采用Intel®Core™2 Quad處理器、高速串行數據總線、64位操作系統及高達8GB的處理器RAM，WaveMaster 8 Zi的專有結構設計得到進一步增強。
LCRY_WM816Zi LCRY_WM830Zi-LEFT
更靈活、更強大的工具
WaveMaster 8 Zi系列標配更多的測量、數學運算、圖示、統計、頻率分析、模板測試和其它工具，同時提供了更多的途徑利用這些工具，更快地獲得所需的信息。WMZi-SPECTRUM選項提供了頻譜分析功能，測量功率密度、實數、虛數和幅度FFT類型，仿真頻譜分析儀操作。它使用表格顯示峰值頻譜和電平，可以簡便地進行查看。Parameter Math(參數數學運算)提供了示波器中最快速、最準確的計算功能：每秒750,000次測量。可以由任意兩個標配參數或自定義參數加、減、乘、除參數。八個Math/Zoom(數學運算/縮放)函數提供了數學綜合運算功能。只有力科把第三方程序完全集成到示波器的處理流程中，使您能夠在示波器環境中直接創建和部署新的測量或數學算法，在示波器上實時顯示結果。
級聯觸發，幫助迅速隔離偶發事件
新儀器能夠在最多三個觸發級聯排列中對SMART觸發和邊沿觸發排序，縮短了調試電路和總線問題所需的時間，進一步增強了SMART觸發。例如，用戶可以設置Cascade，在檢測到指定毛刺時準備觸發，然后在滿足轉換速率條件時觸發，或使用轉換速率進一步判定，然后觸發第三個邊沿事件。超快速(200ps)毛刺和寬度觸發功能、選擇12種不同的SMART觸發、排除觸發及能夠把WaveScanTM搜索條件與級聯觸發順序連接起來，構成了一個非常強大的偶發事件隔離系統。WaveMaster 8 Zi系列標配這種功能。
全面的系統調試功能
與最近推出的WavePro 7 Zi系列一樣，4 GHz-30GHz WaveMaster 8 Zi系列同時包括通用的1MΩ輸入及高速信號使用的50Ω輸入。再加上全部4條通道上40GS/s及通道復用時80GS/s (部分型號上選配)的高采樣率；長記錄長度(標配10Mpts/ch, 選配256Mpts/ch, 通道復用時80GS/s采樣率下512 Mpts)；及各種探頭、選配和附件，WaveMaster 8 Zi提供了最優秀、最完整的系統調試解決方案。調試電路要求多種觸發模式。除>15GHz邊沿觸發、Cascade Trigger(級聯觸發)功能、12種不同的SMART觸發、<200ps脈寬和毛刺觸發及排除觸發外，力科還提供了3.125Gb/s 80位高速串行碼型觸發和低速串行觸發功能(I2C, SPI, UART-RS232, CAN, LIN和FlexRayTM)，實現了最優異的觸發解決方案。
雙輸入可以使用任何示波器中范圍最廣泛的探頭，而不要求外部適配器或電源。混合信號示波器(MSO)選項(4條模擬通道 + 36條數字通道)使WaveMaster 8 Zi成為頻率最高的MSO。此外，TriggerScan和WaveScan專用模式可以查找偶發事件，并與導致問題的原因關聯起來，縮短了調試新設計所需的時間。完整的力科工具箱可以擴展到第二臺集成顯示器，擴大示波器工作空間和效果。

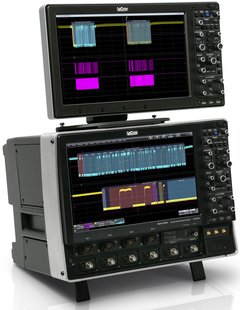

集成第二臺顯示器，提供更多的洞察力
與任何其它示波器相比，先進的Zi示波器平臺提供了更多的輸入、處理能力和分析功能。與12.4”顯示器相比，標配15.3”顯示器使顯示區域提高了50%，可以查看采集和分析結果。通過增加第二臺集成顯示器，顯示區域可以提高三倍。第二臺集成顯示器與主顯示器完全相同，可以方便地調節和連接在主顯示器上方。用戶可以在兩臺顯示器之間分隔示波器網格。可以在任一位置移動和查看波形采集、數學運算軌跡或存儲器 (參考)軌跡。兩臺顯示器比一臺顯示器提供了更多的垂直查看功能，因此更容易找到異常波形。此外，第二臺顯示器提供了更多的波形分析區域，可以迅速深入地了解復雜的問題。還可以比較方便地使用第二臺顯示器，同時運行和查看第三方程序，如MATLAB，或在屏幕上查看幫助信息或力科高級運算鏈。
TriggerScan每秒累積更多的異常事件
TriggerScan偶發事件捕獲技術每秒可以檢測和捕獲更多的異常事件。TriggerScan采用高速硬件，檢測不想要的行為，然后在余輝模式下捕獲和顯示這些行為，進一步分析毛刺、欠幅脈沖和定時異常事件。內置訓練器識別正常信號行為，然后建立一大套針對異常行為的偶發事件觸發設置。TriggerScan只捕獲感興趣的信號，在幾分鐘內、而不是在幾小時內提供答案。
磁盤驅動器分析儀
DDA 8 Zi系列磁盤驅動器分析儀基于WaveMaster 8 Zi系列示波器，分成16GHz和25GHz型號，標配20 Mpts/ch采集存儲器。另外還標配專用磁盤驅動器測量、觸發和故障分析縮放、串行數據測量功能及磁盤驅動器分析儀用戶接口，滿足了大容量磁盤驅動器設計需求。它以DDA模式或SDA模式工作，分析硬盤上的串行數據鏈路或物理介質行為。所有DDA還包括SDA中包括的所有功能(3.125Gb/s串行觸發功能除外)。
探頭
力科提供了帶寬為11–18GHz的一系列高帶寬探頭和差分放大器，大多數探頭帶有瀏覽器或焊接尖端。此外，最近推出的WaveLink探頭擁有高達6GHz的帶寬，為4GHz和6GHz WaveMaster 8 Zi儀器提供了完美的解決方案。由于WaveMaster 8 Zi配有一個ProBus接口，因此可以使用各種通用電流探頭、有源電壓探頭、高壓探頭和無源探頭和附件，而不要求額外的適配器、放大器或電源。
進一步信息
如果您想了解更多的信息，請致電力科公司：1-800-5LeCroy(1-800-553-2769)，或訪問網址www.lecroy.com。
關于力科
力科公司是串行數據測試解決方案的全球領導者，它創建先進的儀器，通過迅速測量、分析和檢驗復雜的電子信號，推動產品創新。力科公司提供高性能示波器、串行數據分析儀和全球通信協議測試解決方案，這些解決方案已被計算機和半導體、數據存儲、汽車/工業和軍事/航空市場中的設計工程師廣泛使用。力科擁有40年的技術創新傳統，為其在“波形分析”中的公認領導地位奠定了基礎，這種技術捕獲、查看和測量驅動當前信息和通訊技術的高速信號。力科公司總部位于美國紐約州Chestnut Ridge。力科公司的信息可以訪問網址：http://www.lecroy.com。
