1.2A、1.6MHz 同步升壓型穩壓器 提供輸出斷接和可編程輸入電流限制

    2009年1月5日，凌力爾特公司(LinearTechnologyCorporation)推出一個1.6MHz、電流模式、同步升壓型DC/DC轉換器LTC3125，該器件具有一個準確和可編程的平均輸入電流限制。其內部1.2A開關在1.8V至5.5V的輸入電壓范圍內可提供高達5.25V的輸出電壓，從而非常適用于鋰離子/聚合物電池、3.3VPC板卡插槽或多節堿性/鎳氫金屬電池應用。LTC3125可從一個3.3V輸入提供高達500mA的連續輸出電流(在5V)。

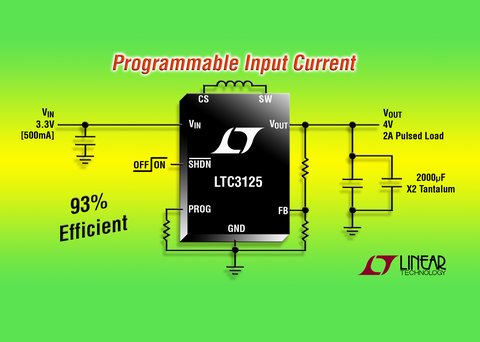

    LTC3125的平均輸入電流限制在200mA至1000mA之間，能以±5%的準確度編程。準確可調節的電流限制再結合一個輸出存儲電容器使LTC3125非常適合于諸如GSM和GPRS板卡等應用，這類應用需要從功率受限的輸入電源獲取2A或更大的電流脈沖。此外，LTC3125的準確輸入電流在電池后備系統中實現了大型超級電容器的安全和快速充電,而并未使電池或輔助電源承受過應力。

    同步整流實現了高達93%的效率，而突發模式(BurstMode®)工作可將靜態電流降至僅為15uA，從而延長了在手持式應用中的電池工作時間。LTC3125還可以在降壓模式工作，能提供一個低于輸入的穩壓輸出。2mmx3mmDFN-8封裝和一個1.6MHz恒定開關頻率的結合可最大限度地縮減電感器和電容器的尺寸，從而提供了PC板卡應用所需的纖巧占板面積解決方案和外型。其它特點包括斷路保護、軟啟動和熱保護。

    LTC3125EDCB采用8引線2mmx3mmDFN封裝，有現貨供應。以1,000片為單位批量購買，每片價格為2.25美元。

具可編程平均輸入電流限制的1.2A、1.6MHz同步降壓型DC/DC轉換器

        性能概要：LTC3125
        • 1.2A、1.6MHz同步升壓型穩壓器提供輸出斷接功能
        • 可編程的平均輸入電流限制
        • 具5%準確度的200mA至1000mAIIN編程范圍
        • 支持大電流GSM/GPRS負載脈沖
        • VIN：1.8V至5.5V，VOUT：2V至5.25V
        • VIN>VOUT工作
        • 1.6MHz固定頻率工作
        • 內部電流檢測電阻
        • 1.2A峰值電感器電流限制
        • 高達93%的效率
        • 軟啟動
        • 低靜態電流突發模式工作：IQ=15uA
        • 采用2mmx3mmx0.75mmDFN-8封裝
