凌力爾特公司 (Linear Technology Corporation) 推出功率和電流監視器 LT2940，該器件用于 4V至80V的系統。在電流和電壓可能由于電源電壓的不確定性、組件參數的變化、瞬態狀況或時變信號而變化的情況下，LT2940提供了必需的電路以準確地測量、監視和控制功率。與依靠數據轉換器和乘法寄存器計算功率的傳統功率監視器不同，LT2940 運用一個真正 4 象限模擬乘法器，該乘法器產生 5% 的功率測量準確度和 3% 的電流測量準確度，從而確保電路板和系統實現最佳功率效率和可靠性。LT2940 適合用于線路卡和服務器、功率檢測斷路器、電源控制環路和多種測量應用。
性能概要：LT2940
☆ 4 象限功率測量
☆ 功率測量準確度為 5%
☆ 4V 至 80V 高壓側檢測，最大值為 100V
☆ 電流模式功率和電流輸出
☆ 輸出帶寬超過 500kHz
☆ 電流測量準確度為 3%
☆ 6V 至 80V 電源范圍，最大值為 100V
☆ 反相和非反相集電極開路比較器輸出
☆ 采用 12 引腳 3mm x 3mm DFN 和 12 引線 MSOP 封裝

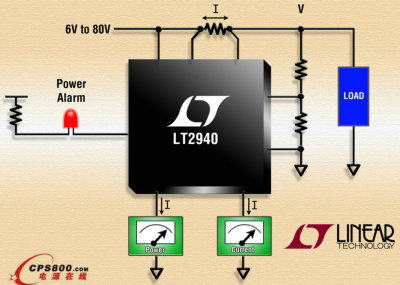

LT2940 測量高壓側電流和差分電壓，計算超過 500kHz 帶寬上的瞬時功率。用一個 4 象限乘法器和推挽輸出級恰當?shù)乜刂齐p向高壓側電流和雙極性電壓差，這允許該器件指示正向和反向功率流動。獲取電流和電壓測量值以后，可以通過分別與電流成正比和與功率成正比的電流輸出單獨地改變、過濾和監視電流值和功率值。同時，一個集成和具集電極開路互補輸出的比較器可用來建立 PWM 控制環路，或提供以下例子的簡單邏輯電路：過功率引腳、LED 指示器警報器、MOSFET 負載截止開關、外部風扇或一個面向測量應用的二進制計數器。寬電源范圍、寬帶寬和不打折扣的準確度合起來使 LT2940 成為一個完整的通用功率監視解決方案。
LT2940 有商用和工業版本，支持分別為 0°C 至 70°C 和 -40°C 至 85°C 的工作溫度范圍。采用 RoHS 兼容的 12 引腳 3mm x 3mm DFN 和 12 引線 MSOP 封裝的 LT2940 已開始供貨。千片批購價為每片 2.05 美元。■
來源：凌力爾特
