安森美半導體推出帶大電流能力的微型集成驅動IC

減少步進電機設計占用的空間

IC省去許多外部元件，小巧的尺寸適合直接貼裝在大電流步進電機上

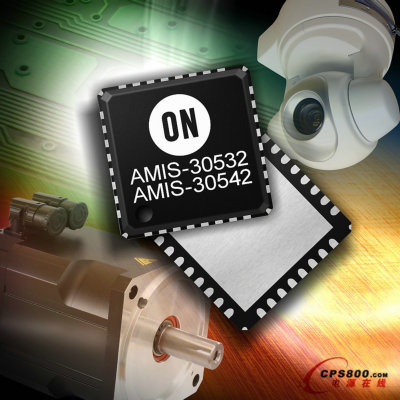

    安森美半導體(ON Semiconductor，美國納斯達克上市代號：ONNN)推出兩款新的高集成度集成電路(IC)，令步進電機應用中以更少的元器件和更小的電路板空間驅動大電流電機。新的AMIS-30532及AMIS-30542微步步進電機驅動器擁有大電流能力，帶集成H橋，非常適用于汽車、工業、辦公設備、醫療及船舶應用中的運動控制。

    AMIS-30542混合信號電機驅動IC的設計是為與兩相步進電機及主微控制器(MCU)一起使用，提供高精度及可靠的電機控制，并提供連續2.2安培(A)及峰值5.0 A的最大電流輸出。每個器件集成了智能電機控制功能，并帶有穩壓、板載電流感測及多種保護和診斷功能。這種高集成度省下了外部開關及感測電阻。板載速度及負載角反饋功能使保安相機、機器人到打印機、工業自動化設備及紡織機器等應用省除昂貴的線路末端 (end of line)開關及霍爾傳感器。

    這些新的IC具有兩個嵌入式H橋，以串行外圍接口(SPI)接口及專用輸入/輸出(I/O)引腳連接至主微控制器。每顆芯片提供速度及負載角輸出，支持精確控制電機轉矩和速度及構建停轉檢測算法。能配置為從滿步到32微步的7種步進模式。片上電流轉換器用于根據“NXT”輸入引腳的時鐘信號及方向(DIR)寄存器或輸入引腳的狀態，計算適當?shù)拿}寬調制(PWM)電流。PWM電流控制包括自動選擇快速及慢速衰減模式。

    AMIS-30532 及AMIS-30542均兼容于5伏(V)和3.3 V微控制器。集成的穩壓器能用于為微控制器供電，因而進一步將所需的外部元器件數量減至最少。每個器件均集成了微控制器復位功能和集成看門狗功能，還提供發熱警示及關閉功能和完整的輸出保護及診斷功能。

    安森美半導體運動控制及能量管理產品總監Guido Remmerie說：“結合高精度速度及轉矩控制與更大的集成電流能力，適合更寬廣范圍的電機及新興應用，節省空間及減少元器件數量。AMIS-30532及AMIS-30542提供業界領先的集成度與超小型NQFP封裝，在符合這些標準的同時，還提供諸如工業及汽車應用中要求嚴格的可靠性。”

價格及封裝
    AMIS-30532及AMIS-30542采用NQFP-32封裝，高度低于1毫米，占位面積為7 x 7 mm。AMIS-30532和AMIS-30542批量1,000片的單價分別為5.30美元和5.60美元。■
