可配置雙輸出降壓型轉換器提供3A/1A或2A/2A電流

    2009年2月12日－北京－凌力爾特公司(Linear Technology Corporation)推出雙通道、同步降壓型穩壓器LTC3546，該器件能以高達96%的效率提供兩路2A輸出或從一個通道提供3A、另一個通道提供1A輸出。LTC3546采用恒定頻率、電流模式架構，在2.25V至5V的輸入電壓范圍內工作，從而使它非常適用于單節鋰離子/聚合物或多節堿性/鎳鎘/鎳氫金屬電池應用。每路輸出都從0.6V至5V可調，并具有接通電源跟蹤。單獨的RUN和電源良好(Power Good)引腳實現對每個通道的獨立控制。LTC3546的開關頻率可以設置為2.25MHz或者從750kHz至4MHz可編程，從而使設計師能夠在避開關鍵噪聲敏感頻段時也可優化效率。其4mmx5mm QFN-28封裝與高開關頻率的結合允許使用小的外部電感器和電容器，從而提供一個占板面積非常緊湊和高熱效率的解決方案。

    LTC3546的設計由2A和1A主同步開關以及一個1A獨立同步輸出開關組成，1A獨立同步輸出開關可在外部連接到兩個主輸出之一，以產生3A和1A輸出或雙路2A輸出。2A主開關可與附加開關同相運行，或通過一個外部相位引腳與附加開關呈180o 反相運行。

    LTC3546的突發模式(Burst Mode®)工作在無負載情況下最大限度地將靜態電流降至僅為160uA(兩個通道都接通)。突發模式工作開始時的電流門限可以就每個通道獨立編程，從而優化了總體效率。就需要最低可能噪聲的應用而言，LTC3546還能以脈沖跳躍或強制連續模式運行，以最大限度降低輸出紋波。LTC3546提供一個電源良好指示器，而且可同步至外部時鐘。其它特點包括外部同步能力、過熱和短路保護。

    LTC3546EUFD采用4mmx5mm QFN-28封裝，以1,000片為單位批量購買，每片價格為3.75美元。工業級版本LTC3546IUFD經過測試，保證在-40°C至125°C的工作結溫范圍內工作，千片批購價為每片4.41美元。所有版本都有現貨供應。如需更多信息，請登錄www.linear.com.cn。

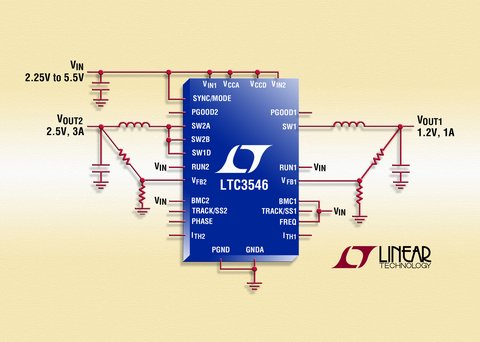

圖片說明：3輸出同步DC/DC轉換器

    性能概要：LTC3546
    •  VIN范圍：2.25V至5.5V
    •  VOUT范圍：0.6V至5V
    •  3A/1A或雙路2A輸出電流能力
    •  可編程頻率工作；2.25MHz或在0.75MHz至4MHz范圍內可調
    •  低RDS(ON)內部開關
    •  高效率：達96%
    •  無需肖特基二極管
    •  短路保護
    •  電流模式工作以實現卓越的電壓和負載瞬態響應
    •  低紋波突發模式工作(<30mVP-P)，IQ＝125uA
    •  超低停機電流：IQ<1uA
    •  低壓差工作：100%占空比
    •  每個通道都有電源良好輸出
    •  外部或內部可編程突發電平
    •  外部或內部軟啟動或電源跟蹤
    •  采用28引線(4mmx5mm) QFN封裝
