LEM利用磁通量閘門技術將電流傳感器尺寸減小30%

    主要特點：
     •  相同緊湊設計從6到50 ARMS幾種電流范圍
     •  比同等傳感器小30%
     •  +85°C以及低失調和增益漂移條件下的高精度
     •  多范圍配置
     •  高達8.2mm的間隙/爬電距離

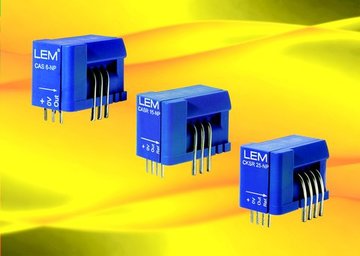

    中國北京，2009年2月12日，世界領先的電流與電壓測量元器件制造商LEM電子近日宣布，LEM已經推出了幾種范圍的印刷線路板安裝電流傳感器，這種傳感器裝在比公司LTS設備小30%的包裝內。CAS、CASR和CKSR傳感器系列用于6到50A_RMS標稱值交流和直流隔離電流測量、高達3倍標稱值的峰值測量以及高達300kHz（+/-3dB）的電流測量。所有的型號（6 A_RMS、15 A_RMS、25 A_RMS和50 A_RMS）均封裝在同一個緊湊包裝里，根據從1.5 A_RMS到50 A_RMS（根據型號）不同范圍的需求可在印刷線路板上進行設置。

    新型傳感器的設計特別針對驅動器和逆變器所使用的先進技術，這些先進技術要求以下方面具有更好的性能，其中包括共模影響、熱漂移（失調和增益；根據不同的型號，對于基準電壓獲得從7到30 ppm/K的最大熱漂移）、反應時間（小于0.3微秒）、絕緣等級和尺寸。

    為了實現這一性能，LEM采用了閉環磁通量閘門技術。這使得LEM在對LTS系列優點（比如尺寸、動態性能和廣泛的測量范圍）無任何沖擊的情況下將高精度和有吸引力的價格綜合在了一起。

    盡管新型傳感器比現有LTS系列小30%，但是這些傳感器的絕緣性能卻使得在工業應用中無需特別布置印刷線路板。塑料外殼的CTI（跟蹤比較指標）為600。除了CAS和CASR型號具有的三個引腳之外，CKSR型號還有另外一個主要引腳和能夠?qū)崿F(xiàn)8.2mm更高爬電和間隙距離的不同主要印痕。當根據EN 50178標準要求在高工作電壓（比如600 V_RMS）的應用場合需要更高的絕緣性能時，這一點尤其重要。

    而且，這個額外的主要引腳使得CKSR 6-NP型號適合1.5 A_RMS的標稱電流范圍。

    所有的傳感器類型均設計成初級和次級連接直接安裝到印刷線路板上。這些型號的傳感器均由單獨的5V電源供電。CASR和CKSR型號將其內部參考電壓輸出到VREF引腳。0-4V的外部參考電壓也作用在這個引腳上。

    CAS、CASR和CKSR系列傳感器適合以下工業應用場合：變速驅動器、UPS、SMPS、空調、家電、太陽能逆變器以及精確系統（比如用于生產水和高精度機器人的伺服驅動器）。
