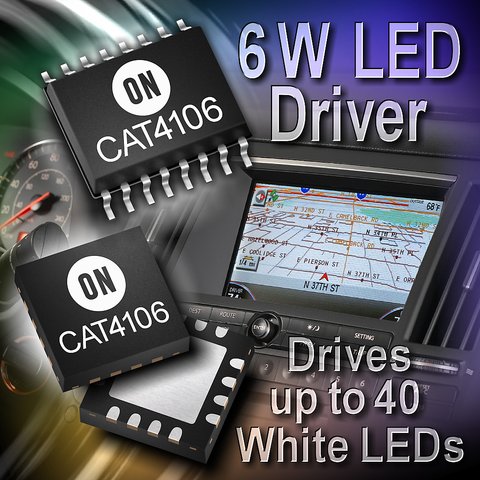

安森美半導體推出6W LED驅動器，帶集成DC-DC升壓轉換器，用于較大LCD面板背光

CAT4106四通道LED驅動器具有片上診斷功能，提升能效至最高

    2009年2月24日–全球領先的高性能、高能效硅解決方案供應商安森美半導體(ON Semiconductor，美國納斯達克上市代號：ONNN)推出新的6瓦(W)發光二極管(LED)驅動器——CAT4106，該器件具有集成的大功率直流-直流(DC-DC)升壓轉換器，以及片上診斷功能，能提升能效至最高，應用于較大尺寸的通用液晶顯示(LCD)面板背光。

    CAT4106是多通道升壓型LED驅動器，能夠驅動多達40個白光LED——或共4串，每串各10個LED及電壓達36伏(V)，提供總計達6W的LED輸出功率。該器件還內置診斷功能，自動調節輸出電壓，以最低的余量(head room)電壓驅動最高的正向電壓(Vf)串，幫助設計人員提升背光能效至最高，并減少電路板占用空間。

    片上診斷功能使設計人員以外部編程電阻，設定最低及最高電壓限制，確定LED串可接受的工作電壓范圍。可檢測到任何不在開路或短路LED設定范圍內穩流的通道，并標記在故障(FAULT)邏輯輸出(低電平觸發功能，開漏)。該器件還具有熱關機及過壓保護(OVP)功能。

    CAT4106具有低壓降的LED通道，175毫安(mA)電流時LED通道壓降僅為500毫伏(mV)；還具有高頻脈寬調制(PWM)接口，支持達2千赫茲(kHz)的多種頻率，即便器件仍然完全偏置時也提供精確、高精度的調光控制。

    特性
    •  四個互相匹配的輸出LED通道
    •  集成DC-DC升壓轉換器
    •  高達6W的總輸出功率
    •  低壓降LED通道，電流175mA時壓降僅為500mV
    •  高頻PWM接口，高達2kHz
    •  片上診斷功能，帶可調節LED短路/開路檢測
    •  封裝：
    •  16引腳TQFN，4mmx4mm
    •  16引腳TSSOP,4.4mm，暴露熱焊盤

    價格和供貨

    CAT4106 LED驅動器采用節省空間的4mmx4mm、16引腳TQFN封裝，及采用暴露熱焊盤以提高功率耗散性能的16引腳TSSOP封裝，每10,000片批量的單價為1.06美元。現已提供樣品和評估板。目前的預計量產交貨時間為6至8周自動循環購貨(ARO)。

    更多技術信息請?jiān)L問安森美半導體網站www.onsemi.com.cn或聯系應用經理Fabien Franc(電郵：fabien.franc@onsemi.com)。
