7V、500mA同步降壓-升壓型DC/DC轉換器在手持式應用中提供延長的電池運行時間

    2009年2月25日－北京－凌力爾特公司(Linear Technology Corporation)推出7V同步降壓-升壓型轉換器LTC3534，該器件可利用單個電感器向一個高于、等于或低于輸入的穩定輸出提供高達500mA的輸出電流。該器件的拓撲可通過各工作模式提供連續輸送，從而使其非常適用于3或4節堿性/鎳鎘/鎳氫或單節鋰電池應用，這類應用甚至在電池電壓降至低于輸出時也必須保持恒定輸出電壓。一個典型應用是從一個具有3.6V至6.4V輸入電壓范圍的堿性電池為一個5V輸出軌供電。在大多數情況下，這個降壓-升壓型DC/DC轉換器與傳統的SEPIC解決方案相比，可以再增加25%的電池運行時間。LTC3534的1MHz恒定開關頻率在最大限度減小外部組件尺寸的同時，可確保低噪聲。纖巧的外部組件再結合3mm×5mm DFN(或SSOP-16)封裝能提供一個小占板面積的解決方案，而這一般在手持式應用中都是需要的。

    LTC3534含有兩個N溝道MOSFET和兩個P溝道MOSFET(分別為215mΩ/275mΩ和260mΩ)，以提供高達94%的效率。突發模式(Burst Mode®)工作僅需要25uA靜態電流，而停機電流低于1uA，從而進一步延長了電池運行時間。如果應用是噪聲敏感的，那么PWM引腳還可以配置為提供強制連續工作，以降低噪聲和RF干擾。其它特點包括軟啟動、電流限制、熱停機和輸出斷接。

    LTC3534EDD采用16引線3mm×5mm DFN封裝，有現貨供應，LTC3534EGN采用16引線SSOP封裝。以1,000片為單位批量購買，兩種版本每片價格均為3.15美元。如需更多信息，請登錄www.linear.com.cn。

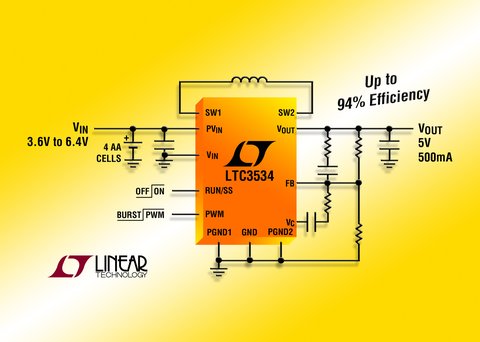

圖片說明：7V降壓-升壓型同步DC/DC轉換器提供延長的電池運行時間

    性能概要：LTC3534
    •  輸入電壓可高于、等于或低于輸出，并提供穩定輸出電壓
    •  2.4V至7V輸入電壓和1.8V至7V輸出電壓范圍
    •  從4節AA電池在500mA提供5V VOUT
    •  單電感器
    •  同步整流：高達94%的效率
    •  具25uA IQ的突發模式工作
    •  停機時輸出斷接
    •  1MHz開關頻率
    •  <1uA的停機電流
    •  小型耐熱增強型16引線(3mm×5mm×0.75mm)DFN和16引線SSOP封裝
