安森美半導體推出最新GreenPoint™ ATX參考設計，超越80 PLUS®臺式個人電腦銀級能效標準

最新255 W ATX電源公開參考設計實現真實世界極寬范圍工作中的85%能效

    2009年2月4日，全球領先的高性能、高能效硅解決方案供應商安森美半導體(ON Semiconductor，美國納斯達克上市代號：ONNN)推出最新的ATX電源公開參考設計。這款255瓦(W)參考設計超越美國80 PLUS銀級、“能源之星”(ENERGY STAR ®)5.0版及計算產業拯救氣候行動計劃(CSCI)第三階段臺式個人電腦(PC)電源能效標準。這新的參考設計在真實世界工作條件下提供更高的能效，并且它的配置可立即被投入生產。這設計為電源制造商提供一個藍圖，使他們能以現有高性價比的技術把高能效電源上市。

    安森美半導體的參考設計在50%負載、230和240Vac條件下實現最高達90%的能效，并在50%負載、100和115Vac條件下提供高于88%的能效。這參考設計在20%和100%負載、100、115、230或240Vac條件下的能效高于85%。所有這些能效測量數據都是在41厘米(16英寸)長線纜的末端所獲得的，確保這設計可照原樣用于所有標準的臺式PC配置。此外，安森美半導體的ATX參考設計符合IEC 61000-3-2標準的功率因數要求，在100、115、230和240Vac條件下的功率因數高于0.95。

    安森美半導體計算及消費產品部高級副總裁兼總經理宋世榮(Bill Schromm)說：“我們的客戶指出，雖然能效標準殊為重要，但真實世界工作條件(諸如擴展輸入范圍和實際線纜長度等)對在終端設備中實際應用電源同等重要。我們除了確保符合相關全球能效標準，還解決客戶實際工作條件下的設計挑戰。”

    美國Ecos Consulting及80 PLUS項目渠道經理Jason Boehlke說：“安森美半導體自2005年成為第一家半導體公司獲80 PLUS認證公開參考設計以來，不斷穩步地提升其ATX參考設計的性能。安森美半導體的最新參考設計達到80 PLUS銀級性能水準，且其配置可立即用以生產臺式PC。”

    ATX參考設計

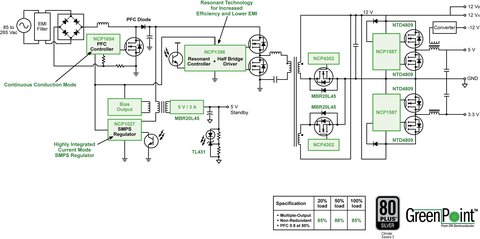

    這參考設計提供ATX電源的全部功能模塊，包括功率因數校正(PFC)、開關電源控制及穩壓、后穩壓和待機電源。這設計采用了數款安森美半導體最新電源管理器件，并利用公司領先的分立元器件系列，實現了優異的能效性能。

    安森美半導體提供這ATX參考設計的完整文檔，包括參考設計描述、原理圖、物料單(BOM)、Gerber文件和評估指導，請?jiān)L問www.onsemi.com.cn/powersupplies，該網頁還提供相關行業信息和其它信息的鏈接。

    這參考設計中的關鍵產品包括：

    NCP1654連續導電模式(CCM)功率因數控制器：適合ATX電源等CCM PFC應用的極佳解決方案。這器件將PFC納入ATX電源之前端，結合功能以簡化設計，提供強固、高性價比的前端，不需頻寬切換開關。NCP1654采用SOIC-8封裝，每2,500片批量的單價為0.66美元。

    NCP1396諧振模式控制器，帶高端和低端驅動器：集成的諧振儲能解決方案，即變壓器的泄漏電感充當諧振電感。NCP1396采用SOIC-8封裝，每2,500片批量的單價為0.85美元。

    NCP1027 65kHz脈寬調制(PWM)控制器集成700V MOSFET：可調節斜坡補償特性支持深度CCM工作，優化滿載能效。跳周期模式工作優化輕載能效。NCP1027采用PDIP-7封裝，每1,000片批量的單價為0.97美元。

    NCP4302同步整流控制器：高集成度次級端控制器簡化開關電源中同步整流(SR)技術的應用，提升總體系統能效2%至4%。這器件除了具有SR控制特性，還集成TL431功能于一個高精度分流穩壓器內，既減小電路板空間，也降低系統成本。NCP4302采用SOIC-8封裝，每2,500片批量的單價為0.74美元。

    NCP1587同步降壓控制器：內置非重疊時序控制功能，防止整流MOSFET的交叉導電。NCP1587采用SOIC-8封裝，每2,500片批量的單價為0.33美元。

    MBR20L45 L系列20A、45V雙肖特基整流器：正向電壓降令電能損耗減至最低。MBR20L45采用TO-220封裝，每50片批量的單價為0.60美元。

    NTD4809N單N溝道30V、58A功率MOSFET：低導通阻抗(RDS(ON))使導電損耗減到最低；低電容使驅動器損耗減到最小；優化的門電荷使開關損耗減到最小。NTD4809N采用DPAK和IPAK封裝，每2,500片批量的單價為0.19美元。

    所有這些器件都符合RoHS指令要求，并以無鉛封裝供貨。
    更多信息請?jiān)L問www.onsemi.com.cn或聯系蔣家亮(電郵：Kelvin.Tsiang@onsemi.com)。

    演示
    安森美半導體將在2009年2月16日至17日在美國華盛頓特區舉行的APEC、及2月26日至27日在中國深圳舉行的IIC-China 2009展會上演示這一GreenPointTM 80 PLUS銀級認證公開參考設計。

    關于GreenPoint™
    安森美半導體的GreenPoint™參考設計以現有技術建立符合新興能源能效標準的可行性帶來更高能效的系統設計，并定下能效基準指標，安森美半導體的GreenPoint™參考設計包括ATX、數字電視數模(DTA)轉換盒、機頂盒(STB)、陰極射線管電視(CRT TV)和液晶電視(LCD TV)電源，及5W、16W、40W、60W、90W和200W電源適配器，查看這些設計的文檔，請?jiān)L問www.onsemi.com.cn/greenpoint。

    關于美國“能源之星”(ENERYG STAR®)
    “能源之星”是美國環保署和美國能源部的聯合項目，以高能效產品和實務幫助消費者節省金錢并保護環境。

    關于80 PLUS
    80 PLUS項目是聚集電力公用事業機構、電腦產業及消費者的獨特組織，致力于共同將高能效技術解決方案推出市場。

    關于計算產業拯救氣候行動計劃(CSCI)
    計算產業拯救氣候行動計劃(CSCI)是由深具環保意識的消費者、企業和節能組織組成的一個非營利性團體。

    關于安森美半導體(ON Semiconductor)
    安森美半導體(ON Semiconductor，美國納斯達克上市代號：ONNN)擁有跨越全球的物流網絡和強大的產品系列，是電源、汽車、通信、電腦、消費產品、醫療、工業、手機和軍事/航空等市場客戶之首選高性能、高能效硅解決方案供應商。公司廣泛的產品系列包括電源、模擬、數字信號處理器(DSP)、混合信號、先進邏輯、時鐘管理、非易失性存儲器和標準元器件。公司的全球總部位于美國亞利桑那州菲尼克斯，并在北美、歐洲和亞太地區等關鍵市場運營包括制造廠、銷售辦事處和設計中心的業務網絡。欲查詢公司詳情，請瀏覽安森美半導體網站：www.onsemi.com.cn。
