采用ThinSOT封裝的反激式控制器在150℃工作

    2009年3月2日－北京－凌力爾特公司(Linear Technology Corporation)推出LTC3803的H級版本，該器件是一個電流模式反激式DC/DC控制器，采用纖巧6引腳ThinSOTTM封裝，規定的工作結溫范圍為-40℃至+150℃。該器件以其超低40uA啟動電流和240uA靜態電流，允許使用高阻值輸入電阻和低電容值的電容器，以實現低功耗和快速電源啟動。LTC3803H具有用于設計非常適合汽車、工業、電信、以太網供電和數據通信要求的高效率單端隔離型或非隔離型反激式轉換器所必需的特點。

    基于LTC3803H的電源具有可調斜率補償，以最低輸出電容實現快速瞬態響應。恒定200kHz工作頻率被保持直到非常輕的負載，從而在寬負載電流范圍內產生較少低的低頻噪聲。集成的軟啟動功能降低浪涌電流，減輕了輸出電壓過沖。LTC3803H能以9V至75V的輸入、通過一個箝位到該IC內部并聯穩壓器的串聯電阻供電，從而非常適用于4:1輸入范圍應用。100mV電流檢測門限使得甚至在大功率時也能使用非常小的電流檢測電阻，從而確保高效率。

    H級版本經過生產測試，保證在-40℃至150℃的工作結溫范圍內運作，從而非常適用于寬溫度范圍應用。E和I級版本規定最高結溫分別為85°C和125℃。以1,000片為單位批量購買，每片價格為1.63美元。如需更多信息，請登錄www.linear.com.cn。

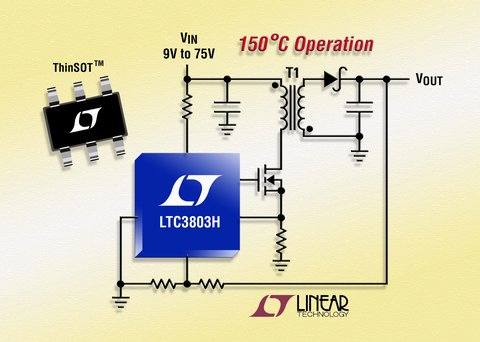

圖片說明：工作溫度為150℃的反激式控制器

    性能概要：LTC3803H
    • 工作結溫范圍為-40°C至150°C
    • 啟動電流僅為40uA
    • 240uA的低靜態電流
    • 由外部組件限制的VIN和VOUT
    • 可調斜率補償
    • 內部軟啟動
    • 電流模式控制
    • 200kHz工作頻率
    • 扁平(1mm)ThinSOT封裝
