日前，凌力爾特公司(Linear Technology Corporation)推出4通道12位、10位和8位軌至軌數模轉換器(DAC)LTC2634，該器件在3mmx3mm QFN和MSOP封裝中集成了一個精確的基準。LTC2634是凌力爾特公司具有內部基準的纖巧12位、10位和8位DAC系列的最新產品。LTC2634加上之前推出的LTC2636八通道DAC和LTC2630/LTC2640單通道DAC，為眾多應用提供了最小外型DAC的通用選擇。
LTC2634的小尺寸和內部基準對各種工業、汽車和ATE應用來說都很重要。通過集成一個10ppm/℃的基準，LTC2636為緊湊型電路板進一步節省了空間。LTC2634具有±2.5LSB(最大值)INL誤差和<2.4nV•s串?dāng)_的12位性能，從而確保在一個DAC上的電壓變化對另一個DAC產生最小影響。LTC2634用2.7V至5.5V的單電源工作，電源電流很低，每DAC為125uA。
LTC2634 DAC有多種訂購選項，以滿足各種應用的需求。除了選擇3種分辨率選項之一，設計師還可以選擇2.5V或4.096V滿標度范圍。訂購選項提供以零標度或中標度給DAC加電的選擇，從而為首次加電時不能強制接地的設計提供了靈活性。設計師可以選擇MSOP-10封裝或16引腳3mm×3mm QFN封裝，QFN封裝含有一個硬件負載DAC(LDAC)引腳、一個異步強制DAC輸出至各自復位狀態的清除引腳、以及一個串行數據輸出引腳。所有LTC2634選項在3種溫度范圍內都有保證：汽車(-40℃至+125℃)、工業(-40℃至+85℃)和商用(0℃至+70℃)溫度范圍。以1,000片為單位批量購買，8位器件每片價格為2.03美元。
| 器件型號 | 位 | DAC | I/O | 封裝 |
| LTC2636 | 12、10、8 | 8 | SPI | 4mm×3mm DFN-14、MSOP-16 |
| LTC2634 | 12、10、8 | 4 | SPI | 3mm×3mm QFN-16、MSOP-10 |
| LTC2632* | 12、10、8 | 2 | SPI | 3mm×2mm DFN-10、TSOT23-8 |
| LTC2630/LTC2640 | 12、10、8 | 1 | SPI | SC70-6/TSOT23-8 |
| LTC2631 | 12、10、8 | 1 | I |
TSOT23-8 |
*將推出的產品。如需供貨信息，請與凌力爾特公司聯系。

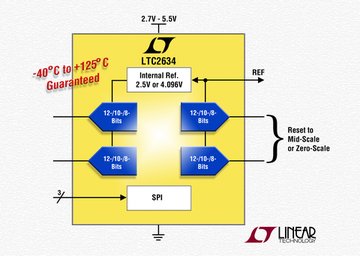

圖片說明：12位/10位/8位4通道DAC在纖巧3mm×3mm QFN和MSOP封裝中集成基準
性能概要：LTC2634
• 集成的精確基準
2.5V 10ppm/℃(LTC2634-L)
4.096V 10ppm/℃(LTC2634-H)
• 最大12位INL誤差：±2.5LSB
• 引腳和軟件兼容的SPI DAC
• 在-40℃至+125℃的溫度范圍內保證單調
• DAC之間具超低串?dāng)_(<2.4nV•s)
• 低噪聲(0.7mVp-p，0.1Hz至200kHz)
• 可選內部或外部基準：輸入或10ppm/℃輸出
• 2.7V至5.5V電源電壓范圍(LTC2634-L)
• 低功率工作：每DAC為125uA
• 加電復位至零標度或中標度選項
• 纖巧3mm×3mm QFN-16和MSOP-10封裝
凌力爾特公司簡介
凌力爾特公司(Linear Technology Corporation)創建于1981年，是一家高性能線性集成電路制造商。凌力爾特于1986年成為一家上市公司，并于2000年成為由主要上市公司組成的S&P 500指數的成員之一。凌力爾特的產品包括高性能放大器、比較器、電壓基準、單片濾波器、線性穩壓器、DC/DC變換器、電池充電器、數據轉換器、通信接口電路、射頻信號修整電路、uModuleTM產品以及其它眾多模擬功能。凌力爾特公司的高性能電路可用于電信、蜂窩電話、如光纖交換機的網絡設備、筆記本電腦和臺式電腦、計算機外圍設備、視頻/多媒體裝置、工業儀表、安全監控設備、包括數碼照相機、MP3播放器在內的高端消費類產品、復雜醫療設備、汽車用電子設備、工廠自動化、過程控制、軍事和航天系統等領域。如需了解更多信息，請登錄www.linear.com.cn。▉
