凌力爾特推出低靜態電流降壓型控制器

具60V輸入 150℃最高結溫

    日前，凌力爾特公司(Linear Technology Corporation)推出LTC3824的H級版本，該器件是一個具有4V至60V輸入范圍和低靜態電流的降壓型DC/DC控制器，采用小型耐熱增強型MSOP-10封裝。這個H級器件在高達150℃的工作結溫范圍內有保證，非常適用于經受高環境溫度的汽車和工業應用，這些應用要求小的解決方案尺寸，在高達5A時可提供范圍為0.8V至V_IN的輸出電壓。該器件的4V最低輸入電壓支持汽車冷車發動，60V最高輸入電壓能耐受電感負載突降而不被損壞，從而無需外部箝位電路。

    LTC3824H可配置為突發模式(Burst Mode®)工作，這將該控制器的無負載電流消耗降至僅為40uA，可安全地為預偏置負載供電。停機電流僅為7uA。LTC3824H具100%占空比能力，有非常低的壓差電壓，從而允許V_OUT接近V_IN，這個特點延長了電池供電型應用的運行時間。此外，LTC3824H可以編程至100kHz至600kHz范圍的固定頻率。就噪聲敏感應用而言，該器件可以同步至同樣范圍的一個外部時鐘。其強大的內置MOSFET柵極驅動器為一個外部P溝道MOSFET供電，以實現高于90%的轉換效率。此外，LTC3824H的電流模式架構提供了快速電壓和負載瞬態響應以及逐周期過流保護。其它特點包括可編程電流限制和軟啟動、以及過壓保護。

    LTC3824H保證在-40℃至150℃的工作結溫范圍內運作。以1,000片為單位批量購買，每片價格為2.55美元。如需更多信息，請登錄www.linear.com.cn。

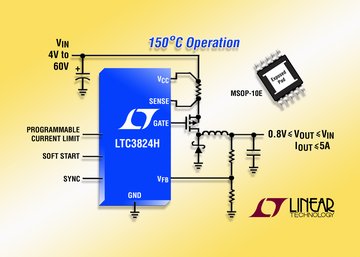

圖片說明：高輸入電壓降壓型控制器

  性能概要：LTC3824H

  • 高V_IN范圍(4V至60V)
     • -40℃至+150℃工作結溫范圍
     • 100%占空比工作以實現低壓差
     • 寬V_OUT范圍：0.8V至V_IN
     • 40uA低靜態電流
     • 可選連續或突發模式工作
     • 電流模式控制
     • 內置MOSFET柵極驅動器
     • 100kHz至600kHz可選恒定頻率工作
     • 可同步至高達600kHz
     • 可編程軟啟動和電流限制
     • 耐熱增強型MSOP-10封裝
