凌力爾特推出超低功率、14位150Msps ADC

在數據轉換系統中減少數字反饋

    日前，凌力爾特公司(Linear Technology Corporation)推出超低功率14位、150Msps模數轉換器(ADC)LTC2262，該器件僅消耗149mW功率，這低于同類解決方案功耗的1/3。這種新的基準使得那些受限于嚴格功率預算的便攜式應用能夠擴展其性能，并為3G/4G LTE和WiMAX基站設備提供較高的工作效率和減低經常性運作成本。除了消耗低得多的功率，LTC2262還集成了兩種獨特的功能，以在甚至良好的布局做法也可能失效的情況下減少數字反饋。這些特點加之低功率可減輕在多種應用中采用高速ADC完成設計任務的負擔，這些應用包括便攜式醫療成像和超聲、便攜式測試和儀表、非破壞性測試設備、軟件定義的無線電和蜂窩基站。

    當來自ADC輸出的能量反饋耦合至模擬部分時將發生數字反饋，從而引起相互作用，這在噪聲層中表現為奇怪形狀，而在ADC輸出頻譜中則表現為雜散噪聲。最糟糕的情況出現在中標度處，在這里所有輸出都從1變為0，或從0變為1，從而產生大和耦合回輸入的地電流。

    為了對抗這種影響，LTC2262專有的交替位極性(ABP)模式將在輸出緩沖器之前對所有的奇數位進行倒置，以使“1”和“0”開關的數目相等。這種方法有效地消除了會對數字反饋產生影響的大接地平面電流。除了交替位極性模式，還提供一個可選的數據輸出隨機函數發生器，以減少來自數字輸出的干擾。隨機函數發生器解除了數字輸出的相關性，以降低出現重復碼的可能性(這種重復碼會反饋耦合至ADC輸入，并在輸出頻譜中引起不希望有的音調)。兩種減輕數字反饋的方法已經證明，可將無寄生動態范圍(SFDR)性能改善了10dB至15dB。

    LTC2262用1.8V的低壓模擬電源工作，極大地節省了功率，而且不犧牲AC性能。這個ADC在基帶提供了72.8dB的信噪比(SNR)性能和88dB的無寄生動態范圍(SFDR)。0.17psRMS的超低抖動允許以卓越的噪聲性能實現IF頻率的欠采樣。

    LTC2262的創新性數字輸出可以設置為滿速率CMOS、雙數據速率CMOS或雙數據速率LVDS。雙數據速率數字輸出允許數據在時鐘的上升沿和下降沿發送，從而將所需數據線數量減少了一半。一個單獨的輸出電源允許CMOS輸出在1.2V至1.8V的范圍內擺動。

    LTC2262采用6mm×6mm QFN封裝，含有一個方便使用非50%時鐘占空比的時鐘占空比穩定器電路、可編程數字輸出定時、可編程LVDS輸出電流以及可選LVDS輸出終端。這些特點合起來使ADC和數字接收器之間的數據傳送更加靈活了。

    LTC2262屬于一個引腳兼容的14位和12位ADC系列，這個系列的器件分別具有25Msps至150Msps的采樣率和35mW至149mW的功耗。演示板和樣品在www.linear.com.cn網站在線提供。LTC2262有商用和工業溫度級版本，以1,000片為單位批量購買，每片14位LTC2262-14的價格為57.00美元，每片12位LTC2262-12的價格為35.00美元。

    所有器件都提供了符合RoHS要求的無鉛封裝。完整的產品系列可在以下網址看到：www.linear.com.cn/ad/highspeedADC.jsp。

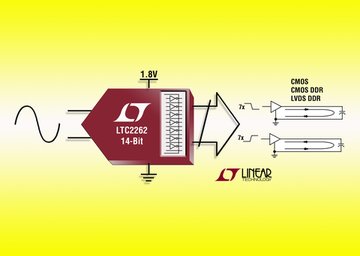

圖片說明：超低功率14位150Msps ADC

    性能概要：LTC2262系列

   • 72.8dB信噪比
     • 88dB無寄生動態范圍
     • 低功率：149mW
     • 單1.8V電源
     • CMOS、雙數據速率(DDR)CMOS或雙數據速率LVDS輸出
     • 可選輸入范圍：1V_p-p至2V_p-p
     • 800MHz滿功率帶寬S/H
     • 可選數據輸出隨機函數發生器
     • 可選時鐘占空比穩定器
     • 停機和打盹模式
     • 串行SPI端口用于配置控制
     • 引腳兼容的14位和12位版本
     • 40引腳(6mm×6mm)QFN封裝
