凌力爾特發布靜態電流為12uA的同步降壓型轉換器

新器件靜態電流僅為 12uA 的 45V、100mA

    日前，凌力爾特公司 (Linear Technology Corporation) 推出能承受 45V 輸入的同步降壓型轉換器 LTC3631，該器件能提供高達 100mA 的連續輸出電流。它在 4.5V 至 45V 的輸入電壓范圍內工作，具有高達 60V 的瞬態保護，非常適用于汽車和工業控制環路應用。LTC3631 運用內部同步整流和可編程峰值電流模式設計，以在更低電流應用中優化效率。它提供高達 92% 的效率，僅需要 12uA 靜態電流，從而最大限度地延長了電池運行時間。其 3mm x 3mm DFN 封裝 (或 MSOP-8E) 和僅 3 個纖巧外部組件為多種通用應用提供了占板面積高度緊湊的解決方案。

    LTC3631 采用內部高端和同步電源開關，這些開關在無負載時僅吸取 12uA 電流，同時保持輸出電壓穩定，從而使該器件非常適用于始終接通的電池供電型應用。由于該轉換器固有的穩定性，因此無需外部補償，從而簡化了設計并最大限度地減小了解決方案占板面積。該器件可提供一個可調輸出電壓 (低至 0.8V) 或固定的 3.3V 或 5V 輸出電壓。

    以 1,000 片為單位批量購買，LTC3631EDD 和 LTC3631EMS8E 的價格均為每片 2.95 美元。LTC3631IDD 和 LTC3631IMS8E 經過測試，保證在 -40ºC 至 125ºC 的工作結溫范圍內工作，以 1,000 片為單位批量購買，每片價格為 3.39 美元。所有版本都有現貨供應。

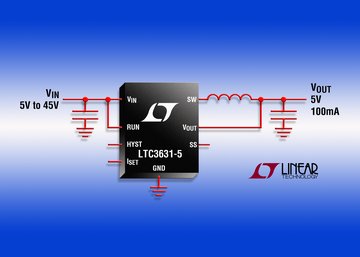

圖片說明：靜態電流僅為 12uA 的 45V、100mA 同步降壓型轉換器

性能概要：LTC3631

  • 寬輸入電壓范圍：4.5V 至 45V，可承受 60V 輸入瞬態
    • 內部高端和低端電源開關
    • 100mA 輸出電流
    • 低壓差工作：100% 占空比
    • 高效率：達 92%
    • 低靜態電流：12uA
    • 0.8V 反饋電壓基準
    • 可調峰值電流限制
    • 內部或可編程軟啟動
    • 具可調遲滯的精確 RUN 引腳門限
    • 3.3V、5V 和可調輸出版本
    • 就固定輸出版本而言，僅需要 3 個外部組件
    • 扁平耐熱增強型 (0.75mm) 3mm x 3mm DFN 和 MS8E 封裝
