凌力爾特發布DC/DC控制器實現正或負穩定電壓

    日前，凌力爾特公司 (Linear Technology Corporation) 推出寬輸入范圍 DC/DC 控制器 LT3757，該器件適用于升壓型、反激式、SEPIC 和負輸出電源應用，能夠產生正或負的穩定輸出電壓。LT3757 有兩個電壓反饋誤差放大器和基準電壓。一套用于正輸出電壓，具有 1.60V 基準電壓；另一套用于負輸出電壓，具有 -0.8V 基準電壓，兩個基準都來自單一反饋引腳，從而使 LT3757 成為適用于多種類型電源設計的高度通用 DC/DC 控制器。

    LT3757 在 2.9V 至 40V 的輸入電壓范圍內工作，實現高達 96% 的效率，非常適用于工業、汽車、醫療和電信應用。由于具有從 100kHz 至 1MHz 的可編程固定或可同步工作頻率，因此設計師可以選擇多種電感器和電容器，以優化尺寸、性能和成本。固定頻率、電流模式控制可在寬電源和輸出電壓范圍內實現穩定工作，加之全陶瓷電容器設計，從而實現了更小的解決方案尺寸。

    LT3757 用內部調節的 7.2V 電源驅動外部 N 溝道 MOSFET。可編程軟啟動允許控制輸出電壓接通時間。此外，LT3757 具有具遲滯的可編程輸入欠壓閉鎖以及輸出過壓和過流保護。

    LT3757 采用耐熱增強型 MSOP-10 和 3mm x 3mm DFN-10 封裝，兩種封裝都具備了 -40ºC 至 125ºC 的擴展和工業溫度范圍版本。以 1,000 片為單位批量購買，每片價格為 2.06 美元。

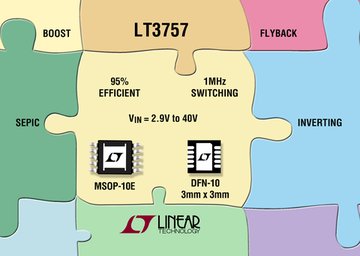

圖片說明：升壓型、反激式、SEPIC 和負輸出控制器

    性能概要：LT3757

  • 面向升壓型、反激式、SEPIC 和負輸出應用
    • 寬輸入工作電壓范圍：2.9V 至 40V
    • 用單個反饋引腳設置正或負輸出電壓
    • 可選固定 100kHz 至 1MHz 工作頻率
    • 可同步至外部時鐘
    • 可編程軟啟動
    • 集成的低端驅動器
    • 真正電流模式控制
    • 內部 7.2V 低壓差電壓穩壓器
    • 低停機電流 < 1uA
    • 輸出過壓和過流保護
    • 具遲滯的可編程輸入欠壓閉鎖
