凌力爾特發布具雙半橋開關的超低功率升壓型轉換器

    日前，凌力爾特公司 (Linear Technology Corporation) 推出低噪聲微功率升壓型轉換器 LT8415，該器件具有集成的雙半橋開關。LT8415 采用獨特的設計方法，僅需要 10.5uA 靜態電流，該電流在停機時進一步降至 0uA。集成高值的輸出反饋分壓器電阻 (12.4M/0.4M) 使 LT8415 能夠以低于 70uA 的總輸入電流調節一個 16V 輸出。其非常小的 25mA 開關電流限制使該器件能夠從高阻抗源 (例如：幣形電池) 以非常高的效率工作，而無需任何浪涌電流限制。

    LT8415 在每個半橋中集成的 N 溝道和 P 溝道 MOSFET 由單個輸入引腳同步控制，而且從不在相同的時間接通，從而最大限度地提高了應用的系統可靠性 (例如：MEM 繼電器)。內部 MOSFET 按大小排列，以驅動從幾 pF 到幾 nF 的容性負載，而不會出現問題。LT8415 在單個芯片上集成主開關、半橋開關、肖特基二極管和輸出斷接功能，采用 2mm x 3mm DFN 封裝。LT8415 的 2.5V 至 16V 寬輸入電壓范圍使它能夠靠單節鋰離子電池以高達 12V 的固定輸入軌工作，從而提供高達 40V 的輸出。通過用外部電壓源驅動 FBP 引腳，可以動態調節輸出電壓。LT8415 可從單節鋰離子電池在 34V 輸出提供超過 700uA 的平均輸出電流，從而使其非常適用于 MEM 繼電器或偏置電源等應用。兩款器件都采用獨特的控制技術，而該方法在寬負載電流范圍內提供高達 88% 的效率和低輸出紋波 (<10mVPK-PK)。其它特點包括集成的軟啟動和過壓保護。LT8415 的 2mm×3mm DFN 封裝結合纖巧、低成本的陶瓷電容器和電感器，提供了一個占板面積非常緊湊的解決方案。

    LT8415EDDB 采用 12 引線 2mm×3mm DFN 封裝，有現貨供應。以 1,000 片為單位批量購買，每片價格為 2.40 美元。而工業溫度級版本 LT8415IDDB 也采用 12 引線 2mm×3mm DFN 封裝，并有現貨供應。千片批購價為每片 2.76 美元。如需更多信息，請登錄 www.linear.com.cn。

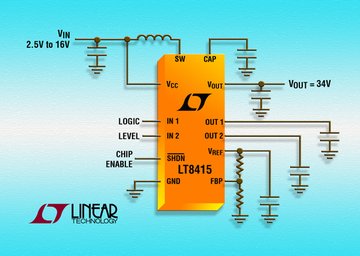

圖片說明：具雙半橋開關的微功率低噪聲升壓型轉換器

    性能概要：LT8415

  • 內置高壓開關 (雙半橋)
    • 超低靜態電流：工作模式時為 10.5uA，停機模式時為 0uA
    • 置入 SHDN 引腳的比較器
    • 低噪聲控制方法
    • 可調 FB 基準電壓
    • 寬輸入范圍：2.5V 至 16V
    • 寬輸出范圍：高達 40V
    • 集成的電源 NPN 開關 (25mA 電流限制)
    • 集成的肖特基二極管
    • 集成的輸出斷接功能
    • 集成高值的反饋電阻 (12.4M/0.4M)
    • 內置軟啟動 (可選從 VREF 到 GND 的電容器)
    • 過壓保護用于 CAP、VOUT、OUT1 和 OUT2 引腳
    • 12 引腳 2mm×3mm DFN 封裝
