Vishay推出新型超高精度表面貼裝電阻

采用BGA封裝，網絡具有業界最佳的穩定率；
器件擁有±0.05ppm/℃的絕對TCR、±5ppm的PCR跟蹤；
±0.01%的容差匹配和負載壽命穩定率；Vishay可在特；
定電阻值范圍內制造任何電阻值，且不會影響成本或供貨時間

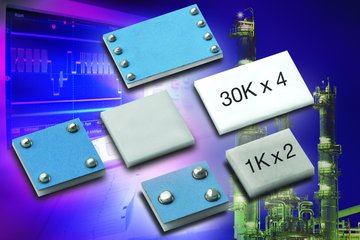

    日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出三款超高精度的Bulk Metal® Z箔表面貼裝電阻網絡 --- 2電阻的VFB1012D分壓器，3電阻的VFB1515N和4電阻的VFB2028N，在目前BGA(球柵陣列)封裝的產品中具有最佳的穩定率。器件在0～+60℃、-55℃～+125℃范圍內，+25℃參考溫度下的絕對TCR分別為±0.05ppm/℃和±0.2ppm/℃，在額定功率下的PCR跟蹤(自加熱引起的ΔR)為±5ppm，在+70℃下工作2000小時以后的負載壽命穩定率為±0.01 %(100ppm)。

    今天發布的電阻網絡包括2電阻的VFB1012D分壓器，3電阻的VFB1515N和4電阻的VFB2028N。由于采用了Vishay的Bulk Metal® Z箔技術，這些器件對環境溫度變化(TCR)和施加功率變化(PCR)的敏感度遠小于其他電阻，因此性能要優于目前市場上所有其他電阻，可用于需要超高精度和穩定率的應用。

    這些BGA封裝的器件供了±0.01%的嚴格容差匹配，多個電阻間的TCR跟蹤為0.1 ppm/℃，這些電阻是在一個公共襯底的一片箔材料上同時刻蝕出來的。對于設計者來說，這種完整結構的電氣規格能夠改善性能，空間的使用效率也比分立電阻和成對電阻好。

    因?yàn)椴恍枰�繞線端接，電阻網絡的BGA封裝幾乎消除了PCB板和電阻體之間的通道噪聲，該噪聲是引起系統性能下降的主要原因。采用其他技術的電阻需要數秒鐘乃至數分鐘才能達到穩態的熱穩定， VFB1012D、VFB1515N和VFB2028N可以在不到1秒鐘內達到熱穩定，1ns的上升時間短到幾乎測不出來，而且沒有振鈴效應。

    器件的阻值范圍為100Ω～30kΩ，并且有大量的阻值比例可供選擇。象所有的Vishay箔電阻，VFB1012D、VFB1515N和VFB2028N不僅限于提供標準數值，還可提供“所需”阻值(如1.049kΩ或7.56kΩ)，并且不會增加額外的成本或供貨時間。

    電阻網絡可用于橋接網絡、差分放大器，以及用于超穩定和高可靠產品中橋接電路的比例臂，如醫療、測試和軍用設備。

    在VFB1012D、VFB1515N和VFB2028N中，每個電阻在+70℃下的額定功率為0.1W，每個電阻體的最大工作電壓為32V，低壓系數小于0.1PPM/V，電流噪聲小于-40 dB，短時過載≤0.01% (100ppm)。器件采用無感(<0.08μH)和無容設計，提供絕佳的ESD免疫能力，可承受高達25kV的靜電放電，提高了系統可靠性。器件提供無鉛和鉛錫合金端子。

    新電阻網絡現可提供樣品，并已實現量產，供貨周期為六周至八周。

    VISHAY簡介

    Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富 1,000 強企業”，是全球分立半導體（二極管、整流器、晶體管、光電器件及某些精選 IC）和無源電子元件（電阻器、電容器、電感器、傳感器及轉換器）的最大制造商之一，這些元件可用于工業、計算、汽車、消費、電信、軍事、航空航天及醫療市場的各種類型的電子設備。憑借產品創新、成功的收購戰略，以及提供“一站式”服務的能力使 Vishay 成為了全球業界領先者。有關 Vishay 的詳細信息，敬請瀏覽網站 www.vishay.com。
    Bulk Metal®為 Vishay Intertechnology, Inc.的注冊商標 ■
