凌力爾特推出高效率四通道PSE控制器

新器件符合符合IEEE 802.3at PoE+標準

    日前，凌力爾特公司 (Linear Technology Corporation) 推出 4 端口以太網供電 (PoE) 控制器 LTC4266，該器件用于需要提供 IEEE 802.3at (25.5W) 專有功率級的供電設備 (PSE)。下一代 PoE 應用需要更多功率以支持要求苛刻的功能，同時需要提高功率效率，旨在實現更加優越的“綠色” 性能和成本節省。LTC4266 在 4 線對以太網電纜系統上提供高達 100W 的功率，并與新的 IEEE 802.3at PoE+ 標準完全兼容，以及與之前的 IEEE 802.3af PoE 標準兼容。為了幫助節省功率，通過使用低 RDS(ON) MOSFET和 0.25Ω檢測電阻，LTC4266提供業界最低熱耗散，因此無需昂貴的散熱器，并提供一個更加堅固的 PSE 解決方案。

    LTC4266 適用于多種 PSE 應用，包括下一代交換器、路由器、集線器和中跨設備。極低的功耗指標將受到用戶的高度重視，與采用那些集成了較易受損且通常具有較高 RDS(ON) MOSFET 的 PSE 進行設計時相比，低功耗特性可使熱設計得以顯著簡化。該器件提供多達 4 個獨立的 PSE 通道。通過響應來自 LTC4266 的兩事件分級，IEEE 802.3at 受電設備 (PD) 可能要求高達 25.5W 的功率，從而確認該 PD 確實是一個大功率設備。PD 發現是采用一種專有的雙模式、四點檢測方法來完成的，該方法確保了最好地防止錯誤的 PD 檢測。先進的電源管理功能還包括優先快速停機、每端口 14.5 位電壓和電流回讀、8 位可編程電流限制和 7 位可編程過載電流限制。一個 1MHz I2C 接口允許一個主控制器對 IC 進行數字配置或查詢端口讀數。

    LTC4266 提供了商用和工業溫度級版本，采用 RoHS 兼容的 5mm x 7mm QFN-38 或 SSOP-36 封裝。以 1,000 片為單位批量購買，每片 LTC4266 的價格為 6.95 美元，并已開始批量供貨。LTC4266 提供了一條在凌力爾特現有 PSE 控制器 (包括 IEEE 802.3af 引腳兼容型器件 LTC4258 或 LTC4259A) 基礎上進行升級的途徑，并且得到了凌力爾特公司在 PoE 電路設計領域多年技術經驗的有力支持，旨在實現至新型 PoE+ 標準的平穩過渡。如需更多產品信息，請登錄 www.linear.com.cn。

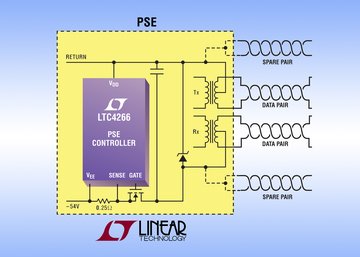

圖片說明：具 0.34Ω 總通道電阻的 4 通道 PoE+ PSE

    性能概要：LTC4266

  • 4 個獨立的 PSE 通道
    • 與 IEEE 802.3at Type 1 和 Type 2 兼容
    • 在 600mA 時提供每端口 130mW
    • 先進的電源管理
      - 8 位可編程電流限制 (ILIM)
      - 7 位可編程過載電流限制 (ICUT)
      - 預選端口的快速停機
      - 14.5 位端口電流/電壓監視
      - 兩事件分級
    • 具非常高可靠性的 4 點 PD 檢測
      - 兩點施加電壓
      - 兩點施加電流
    • 大電容老式設備檢測
    • 與 LTC4259A-1 和 LTC4258 的引腳和軟件兼容
    • 支持兩線對和 4 線對輸出功率
    • 1MHz I2C 兼容串行控制接口
    • 中跨延時定時器
    • 支持專有的非常大功率高達 100W
    • 采用 38 引腳 5mm x 7mm QFN 和 36 引腳 SSOP 封裝
