凌力爾特推出32V單片鋰離子/聚合物電池充電器

采用緊湊型 9mm2 封裝，并提供高達 2A 電流

    日前，凌力爾特公司 (Linear Technology Corporation) 推出面向單節鋰離子/聚合物電池的緊湊型、單片高壓電池充電器 LT3650-4.1 和 LT3650-4.2。這些器件的開關模式架構最大限度地降低了功耗，不會浪費電路板空間。LT3650-4.1/4.2 在 4.75V 至 32V 的電壓范圍內工作，具有 40V 絕對最大額定值，以增加系統裕度。用戶可選定時器或 C/10 終止無需外部微控制器，并簡化了設計。充電電流是可編程的，并可動態調整到高達 2A；電源電路集成到芯片上以節省電路板空間。LT3650-4.1/4.2 不需要外部高精確度電阻器來設置浮動電壓，從而進一步節省了成本和空間。應用包括工業手持式儀表、12V 至 24V 汽車和重型設備、臺式插座充電器和小型筆記本電腦或平板電腦。LT3650-4.1 提供 4.1V 電池浮動電壓，允許高溫安全容限，而 LT3650-4.2 具有 4.2V 最終充電電壓，以實現優化的電池運行時間。

    LT3650-4.1/4.2 的 1MHz 高工作頻率和電流模式架構允許使用小型電感器和電容器，從而最大限度地降低了噪聲和濾波需求。最終浮動電壓準確度規格在 ±0.5%，充電電流準確度為 ±5%，C/10 檢測準確度為 ±2.5%。一旦充電終止，LT3650-4.1/4.2 就自動進入低電流備用模式，這種模式將輸入電源電流降至 85uA。在停機模式，輸入偏置電流被降至 15uA。LT3650-4.1/4.2 在所有非充電周期時最大限度地延長了電池壽命，耗用低于 1uA 的電池電流。就安全和自主充電控制而言，LT3650-4.1/4.2 具有諸如自動重啟動和預查驗等功能、一個熱敏電阻輸入以用于溫度合格的充電、可編程輸入電流限制、壞電池檢測和二進制編碼狀態輸出引腳。

    LT3650-4.1 和 LT3650-4.2 采用緊湊型、扁平 (0.75mm) 12 引腳 3mm x 3mm DFN 封裝，可提供 E 級和 I 級版本，兩種版本都在 -40℃ 至+85℃的溫度范圍內工作。以 1,000 片為單位批量購買，E 級和 I 級版本的價格分別為 2.80 美元和 3.22 美元。如需更多信息，請登錄 www.linear.com.cn。

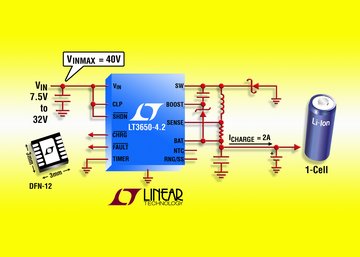

圖片說明：32V、2A 單片式單節鋰離子電池充電器

    性能概要：LT3650-4.1 和 LT3650-4.2

  • 寬輸入電壓范圍：4.75V 至 32V (40V 絕對最大值)
    • 高達 2A 的可編程充電電流
    • 用戶可選終止：C/10 或可編程終止定時器
    • 動態充電速率編程/軟啟動引腳
    • 電池浮動電壓：4.1V (LT3650-4.1)、4.2V (LT3650-4.2)
    • 可編程輸入電流限制
    • 1MHz 開關頻率允許使用小型外部組件
    • ±0.5% 充電電壓準確度
    • ±5% 充電電流準確度
    • ±2.5% C/10 檢測準確度
    • NTC 電阻器溫度監視器
    • 自動再充電
    • 自動預查驗
    • 二進制編碼集電極開路充電狀態引腳
    • 具自動復位的壞電池檢測
    • 緊湊、扁平(0.75mm) 3mm x 3mm DFN-12 封裝

    凌力爾特公司簡介

    凌力爾特公司 (Linear Technology Corporation) 創建于 1981 年，是一家高性能線性集成電路制造商。凌力爾特于 1986 年成為一家上市公司，并于 2000 年成為由主要上市公司組成的 S&P 500 指數的成員之一。凌力爾特的產品包括高性能放大器、比較器、電壓基準、單片濾波器、線性穩壓器、DC/DC 變換器、電池充電器、數據轉換器、通信接口電路、射頻信號修整電路、uModule® 產品以及其它眾多模擬功能。凌力爾特公司的高性能電路可用于電信、蜂窩電話、如光纖交換機的網絡設備、筆記本電腦和臺式電腦、計算機外圍設備、視頻/多媒體裝置、工業儀表、安全監控設備、包括數碼照相機、MP3 播放器在內的高端消費類產品、復雜醫療設備、汽車用電子設備、工廠自動化、過程控制、以及軍事和航天系統等領域。如需了解更多信息，請登錄 www.linear.com.cn 。

    LT、LTC、LTM、uModule 和 是凌力爾特公司的注冊商標。所有其它商標均為其各自擁有者的產權。■
