凌力爾特推出反激式控制器

可在150ºC結溫條件下工作

    日前，凌力爾特公司 (Linear Technology Corporation) 推出 LTC3803-3 的H 級版本，該器件是一個采用纖巧型 6 引腳 ThinSOTTM 封裝的電流模式反激式 DC/DC 控制器。這個 H 級器件在高達 150ºC 的工作結溫時有保證，非常適用于高環境溫度的汽車和工業應用。LTC3803H-3 可以從一個范圍為 9V 至 75V 的輸入電壓、通過一個用該器件的內部并聯穩壓器箝位的串聯電阻器供電。該控制器非常適用于 4:1 輸入電壓范圍的隔離式應用，而這應用在 12V 和 42V 汽車需求中是很常見的。

    恒定 300kHz 工作頻率保持到直至非常輕的負載，從而在一個寬的負載電流范圍內最大限度地降低了低頻噪聲的產生。基于 LTC3803H-3 的電源利用可調斜率補償，以最小的輸出電容實現了快速瞬態響應。一個集成的軟啟動功能降低了浪涌電流和輸出電壓過沖。100mV 電流檢測門限甚至在大功率時也允許使用非常小的電流檢測電阻器以保持高效率。基于 LTC3803H-3 的設計在輸出端不需要最小負載實現穩定工作，輸出電壓通過外部組件的選擇而決定。該 IC 具有超低 40uA 啟動電流和 240uA 靜態電流，在輕負載時保持高效率，從而允許使用一個電阻值很大的輸入電阻器，以實現低功耗和快速電源啟動。

    LTC3803H-3 在 -40℃至 150℃的工作結溫范圍內工作且有保證。以 1,000 片為單位批量購買，每片價格為 1.63 美元。如需更多信息，請登錄 www.linear.com.cn。

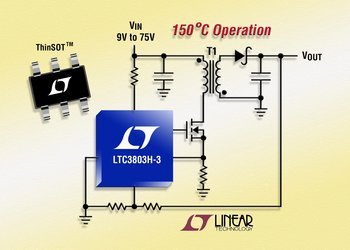

圖片說明：可在 150℃溫度工作的反激式控制器

    性能概要：LTC3803H-3

    • 9V 至 75V 輸入電壓范圍的應用
    • -40℃至 150℃的工作結溫范圍
    • 非常適用于 4:1 輸入電壓范圍的隔離式需求
    • 啟動電流僅為 40uA
    • 240uA 的低靜態電流
    • V_IN 和 V_OUT 由外部組件限制
    • 可調斜率補償
    • 內部軟啟動
    • 電流模式控制
    • 300kHz 工作頻率
    • 扁平 (1mm) ThinSOT 封裝
