在3mm x 3mm封裝中集成2ppm/ºC基準
日前，凌力爾特公司 (Linear Technology Corporation) 推出16位增量累加 ADC LTC2463，該器件在纖巧12引線3mm×3mm DFN 和 4mm×5mm MSOP封裝中集成了一個精確基準。利用該器件的集成基準(2ppm/ºC 典型值，10ppm/ºC 最大值)，LTC2463 允許精確測量，而無需外部基準。LTC2463通過一個兩線I2C接口通信，是一個面向便攜式傳感器、緊湊型系統或電源監視的完整模擬解決方案。
LTC2463采用2.7V至5.5V單電源工作，在輸出速率高達60Hz時測量±1.25V差分輸入范圍，從而使其非常適用于測量溫度、壓力、電壓或其他低頻傳感器信號。LTC2463實現積分非線性誤差為1LSB(典型值) 的16位DC性能、2.2uVRMS的轉換噪聲和 0.01% 的增益誤差 (典型值)。這個ADC帶有一個內部振蕩器，這是另一個節省空間的特點。
在內部基準運行情況下，LTC2463 在 60Hz 最大采樣率時消耗 2.5mA (最大值) 電源電流。每次轉換后，該ADC都進入打盹模式，將電源電流降至低于 1.5mA。在休眠模式電源電流還可以進一步降至低于 2mA (最大值)。LTC2463 含有一個專有輸入采樣網絡，該網絡將動態輸入電流降至低于 50nA，從而實現了多種外部輸入保護和濾波器電路。
LTC2463 與 16 位I2C ADC LTC2461一起提供，LTC2461 測量 0V 至 1.25V的單端輸入。LTC2463 和 LTC2461與之前推出的LTC2453(差分輸入，±5V) 和 LTC2451 (單端輸入，0V 至 5V) 是同一個系列的器件。以 1,000片為單位批量購買，每片LTC2461和每片LTC2463的價格均為 1.65 美元。

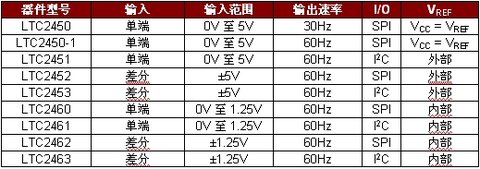

超纖巧ADC系列

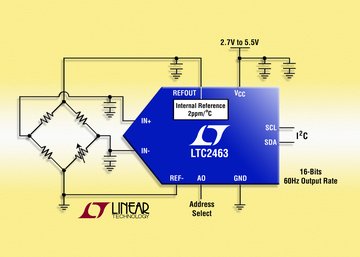

圖片說明：具2ppm/oC內部基準的16位I2C ADC
性能概要：LTC2461/LTC2463
• 16 位分辨率，無漏碼
• 內部 1.25V 基準：(10ppm/ºC 最大值)
• 單端 (LTC2461) 或差分 (LTC2463）輸入
• 2LSB 偏移誤差
• 0.01% 增益誤差
• 每秒 60 次轉換
• 多工應用的單轉換穩定時間
• 具自動停機的單周期工作
- 1.5mA (典型值) 電源電流
- 2uA (最大值) 休眠電流
• 內部振蕩器 ── 無需外部組件
• 兩線 I2C 接口
• 纖巧12引線3mm×3mm DFN和MSOP封裝
凌力爾特公司簡介
凌力爾特公司 (Linear Technology Corporation) 創建于 1981 年，是一家高性能線性集成電路制造商。凌力爾特于 1986 年成為一家上市公司，并于 2000 年成為由主要上市公司組成的 S&P 500 指數的成員之一。凌力爾特的產品包括高性能放大器、比較器、電壓基準、單片濾波器、線性穩壓器、DC/DC 變換器、電池充電器、數據轉換器、通信接口電路、射頻信號修整電路、uModule®產品以及其它眾多模擬功能。凌力爾特公司的高性能電路可用于電信、蜂窩電話、如光纖交換機的網絡設備、筆記本電腦和臺式電腦、計算機外圍設備、視頻/多媒體裝置、工業儀表、安全監控設備、包括數碼照相機、MP3 播放器在內的高端消費類產品、復雜醫療設備、汽車用電子設備、工廠自動化、過程控制、以及軍事和航天系統等領域。如需了解更多信息，請登錄 www.linear.com.cn 。■
