凌力爾特發布16位8通道SPI DAC

實現 ±4LSB INL (最大值)

    日前，凌力爾特公司 (Linear Technology Corporation) 推出 16 位 8 通道數模轉換器 (DAC) LTC2656，該器件在整個溫度范圍內提供 ±4LSB INL 最大值，比最接近的 8 通道同類器件好 3 倍。0.1% (最大值) 的低增益誤差和 ±2mV (最大值) 的低偏移誤差確保 LTC2656 在接近電源軌時仍然保持準確，并為用戶提供更寬的有效輸出范圍。LTC2656 的精確性能規格使其非常適用于通信系統中常見的多通道開環和閉環系統、工業過程控制、自動測試設備 (ATE) 和可編程邏輯控制器。

    LTC2656 集成一個精確基準，實現 2ppm/ºC 的典型和 10ppm/ºC 的最大溫度系數。通過在其纖巧 20 引腳 4mm x 5mm QFN 和 TSSOP 封裝中集成基準，LTC2656 為密集排列的電路板提供進一步的空間節省。該器件靠 2.7V 至 5.5V 的單一電源工作，在基準啟動時，每個 DAC 的電源電流為很低的 375uA。該器件的 AC 性能也很卓越，因為 LTC2656 對于半標度階躍提供了 8.5us 穩定時間和 <1nV•s 的串?dāng)_，從而在 DAC 通道之間產生了極小的擾動。LTC2656 通過一個高達 50MHz 的 4 線 SPI 兼容接口通信。

    LTC2656 提供多種選項以滿足應用的特定需求。設計師可以在 16 位或 12 位分辨率以及內部 1.25V 或 2.048V 基準之間選擇，產生 2.5V 或 4.096V 的滿標度輸出電壓。或者，一個高達電源電壓一半的外部基準可用來實現軌至軌工作。LTC2656 還包含一個硬件選項，以在零標度或中標度給 DAC 輸出加電。

    LTC2656 和 I2C 兼容的 16 位 8 通道 DAC LTC2657 都有提供。LTC2656 的 16 位和 12 位 DAC以及演示板現已供貨。而 LTC2657 的樣品將于今年 7 月開始供應，而批量供貨預定在 2009 年9月。以 1,000 片為單位批量購買，12 位版本每片價格為 8.95 美元，而 16 位版本為 17.95 美元。如需更多信息，請登錄 www.linear.com.cn。

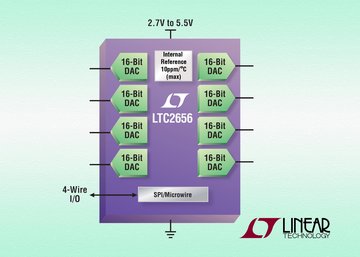

圖片說明： 具 ±4LSB (最大值) INL、10ppm/ºC (最大值) 內部基準的 16 位 8 通道 DAC

    性能概要：LTC2656

    • 16 位 INL 誤差 (最大值)：±4LSB
    • 集成的精確基準
      ― 2.5V 10ppm/ºC 最大值 (LTC2656-L)
      ― 4.096V 10ppm/ºC 最大值 (LTC2656-H)
    • 在整個溫度范圍內保證單調性
    • DAC 之間超低串?dāng)_ (<1nV•s)
    • 低噪聲 (8uVP-P、0.1Hz 至 10Hz）
    • 2.7V 至 5.5V 電源范圍 (LTC2656-L)
    • 低功率：5V 時最大值為 4mA (內部基準啟動)
    • 引腳可選加電復位選項：零標度或中標度
    • 纖巧 20 引腳 4mm x 5mm QFN 和 TSSOP 封裝
