凌力爾特發布USB電源管理器和雙路降壓型PMIC

為超低IQ優化的USB電源管理器

    日前，凌力爾特公司(Linear Technology Corporation)推出微功率多功能電源管理集成電路(PMIC)解決方案LTC3554，該器件面向基于便攜式鋰離子/聚合物電池的應用。在一個超薄(0.55mm)3mmx3mm QFN封裝中，LTC3554集成了一個USB兼容的線性電源通路(PowerPathTM)管理器、一個獨立電池充電器、兩個高效率同步降壓型穩壓器和按鈕控制。在所有輸出都接通時，引腳可選的備用模式將電池漏電流降至僅為10uA。LTC3554非常適用于低功率便攜式設備應用，包括個人導航設備(PND)、媒體播放器以及手持式醫療和工業設備。
LTC3554帶有自動負載優先處理功能的電源通路管理器無縫地管理多個輸入電源之間的轉換，以向負載供電，同時從USB端口或5V交流適配器電源提供高達400mA的電池充電電流。輸入電流限制是引腳可選和內部設置的(無需外部電阻器)。LTC3554與高達5.5V(絕對最大瞬態值為7V以增強堅固性)的輸入兼容。該器件的“即時接通”工作甚至在電池完全放電時也確保系統負載供電。自主工作簡化了設計，無需外部微處理器實現充電終止。當輸入電流受限或不可用時，內部240mΩ理想二極管為負載提供一個低損耗電源通路。該器件帶有NTC功能，以實現溫度合格的充電。

    LTC3554兩個集成的同步降壓型穩壓器提供100%占空比工作，每個能提供200mA輸出電流，具有低至0.8V的可調輸出電壓。就靈活性而言，這兩個穩壓器可以獨立地啟動和禁止。振蕩器頻率和對應專利的轉換率電路是引腳可選的(1.125MHz或2.25MHz)，從而允許應用電路動態地對效率和EMI性能作出權衡。高開關頻率還允許使用高度不到1mm的纖巧低成本電容器和電感器。內部低RDS(ON)開關實現高達93%的效率，進一步最大限度地延長電池運行時間。此外，突發模式(Burst Mode®)工作以每穩壓器僅為25uA的靜態電流(停機時<1uA)優化輕負載時的效率。此外，這兩個穩壓器用陶瓷輸出電容器可穩定，實現了非常低的輸出電壓紋波。集成的按鈕控制器提供降壓型穩壓器排序并進入超低電流(<1uA)硬復位(Hard Reset)狀態的途徑，從而延長了電池運行時間。

    LTC3554采用超低扁平(0.55mm)3mmx3mm UTQFN-20封裝，有現貨供應。以1,000片為單位批量購買，每片價格為2.35美元。如需更多信息，請登錄www.linear.com.cn。

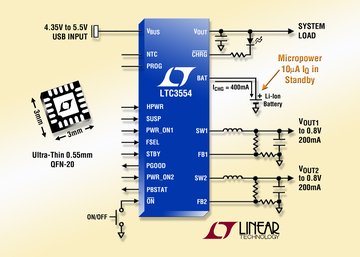

圖片說明：USB兼容的線性電源管理器+電池充電器+雙路同步降壓型穩壓器

    性能概要：LTC3554

     • 完整的多功能PMIC：線性電源管理器、鋰離子/聚合物電池充電器、兩個同步降壓型穩壓器、按鈕控制
     • 超低靜態電流：在所有輸出都接通的備用模式時為10uA(典型值)
     • 耐熱增強型、扁平(0.55mm)20引線3mmx3mm UTQFN封裝

    電源管理器和電池充電器

     • 充電電流從USB或5V交流適配器輸入可編程至高達400mA，并具有熱限制
     • 在輸入電源之間無縫轉換：鋰離子/聚合物電池和USB或5V交流適配器
     • 240mΩ內部理想二極管提供從電池到負載的低損耗電源通路
     • 獨立自主工作
     • 在電池已放電時即時接通工作

    DC/DC轉換器

     • 兩個具突發模式工作的高效率同步降壓型穩壓器
     • 降壓型穩壓器可調輸出電壓范圍：0.8V至VBAT
     • 降壓型穩壓器輸出電流：200mA、200mA
