數字預失真微型模塊接收器簡化基站設計

    日前，加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 凌力爾特公司 (Linear Technology Corporation) 推出寬帶 RF 至數字接收器子系統 LTM9003，該器件含有一個高性能 12 位、250Msps 模數轉換器 (ADC)，一個帶通濾波器，中頻 (IF) 放大器和一個高線性度 RF 下變頻混頻器。就無線基站用數字預失真 (DPD) 實現功率放大器 (PA) 線性化而言，集成的微型模塊 (uModule®) 接收器極大地節省了電路板空間和開發時間。LTM9003 以凌力爾特公司多年的信號鏈路設計經驗為基礎，采用易用的 11.25mm x 15mm 微型模塊封裝。
    DPD 用于處理基站中最主要的功耗源，那就是PA。功能強大的數字算法可對功率放大器中的非線性加以校正，從而使其能夠在一個較高的平均功率級上運作，而不會產生過大的失真。沒有 DPD 的單個 20W 功率放大器可能以不到 10% 的效率運行，這意味著高于 200W 的功耗。由于基站中功率放大器的數量，因此功率節省對于服務供應商的運營費用 (OPEX) 意義重大。數字化 5 階或甚至 7 階諧波需要一個非常寬的帶寬、低噪聲接收器和一個極其平坦通帶。LTM9003 含有一個 125MHz 帶通濾波器，該濾波器在整個頻帶內呈現少于 0.5dB 的通帶紋波。從 RF 輸入到 LVDS 數字輸出的接收器鏈路噪聲層僅為 -147.3dBm/Hz，這遠遠低于 PA 的噪聲層。由于DPD是一個反饋環路，因此接收器 (亦稱為“發送觀測路徑接收器”) 可得益于低延遲；一個速度較快的環路能在PA中實現較佳的效率，功耗因而更低。LTM9003中的ADC只具有5個時鐘周期的延遲，而且通過濾波器的絕對延遲僅為2.7ns。
    LTM9003 采用節省空間的 11.25mm x 15mm LGA 封裝，運用多層基片屏蔽敏感模擬線路免受數字走線影響，以最大限度地降低數字反饋。電源和基準旁路電容放置在微型模塊內部，與芯片緊密耦合，從而在空間、成本和性能方面都比傳統封裝有優勢。LTM9003 無需外部電容，占用空間約為分立實施方案的 1/4。
以 1,000 片為單位批量購買，每片 LTM9003 的價格為 45.00 美元。

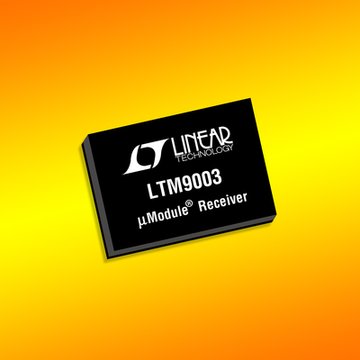

照片說明：12 位、250Msps 數字預失真微型模塊接收器

  性能概要：LTM9003
• 面向數字預失真應用的全集成接收器
• 具寬 RF 頻率范圍的下變頻混頻器：400MHz 至 3.8GHz
• 通帶紋波 <0.5dB 的 125MHz 寬通帶濾波器
• 低功率 12 位、250Msps ADC
• -147.3dBm/Hz 輸入噪聲層，25dBm IIP3
• 內部旁路電容，無需外部組件
• ADC 時鐘占空比穩定器
• 1.5W 總功耗
• 11.25mm x 15mm LGA 封裝
