凌力爾特推出多功能電源管理集成電路解決方案

    凌力爾特公司 (Linear Technology Corporation) 推出高度集成的多功能電源管理集成電路 (PMIC) 解決方案 LTC3577、LTC3577-1、LTC3577-3 和 LTC3577-4，這些器件用于便攜式鋰離子/聚合物電池應用。LTC3577/-X 在扁平 4mm x 7mm QFN 封裝中集成了一個 USB 兼容的線性電源通路 (PowerPath™) 管理器、一個獨立電池充電器、過壓保護 (OVP)、用于 10 個 LED 的驅動器、按鈕接通/關斷控制、3 個高效率同步降壓型穩壓器和兩個 LDO。LTC3577-1 和 LTC3577-4 具有 4.1V 電池浮動電壓，以改善電池周期壽命并實現額外的高溫安全裕度，而 LTC3577 和 LTC3577-3 含有標準 4.2V 電池浮動電壓，以最大限度延長運行時間。LTC3577-3 和 LTC3577-4 是為 SiRF Atlas IV 芯片組定制的。這些 IC 非常適用于便攜式設備應用，包括個人導航設備 (PND)、數字媒體/視頻廣播 (DMB/DVB) 設備、數字/衛星無線電設備、媒體播放器、通用遙控器、照片觀看設備以及便攜式醫療和工業設備。
    LTC3577/-X 的電源通路管理器具自動負載優先處理功能，可無縫地管理多個輸入電源之間的轉換，以向負載供電，同時從交流適配器電源提供高達 1.5A 的電池充電電流，或從 USB 端口提供高達 500mA 的充電電流。充電器與高達 5.5V (最大絕對瞬態值為 7V，以增強堅固性) 的輸入兼容。這些 IC 的“即時接通”工作能確保系統負載供電，即使在電池完全放電時也不例外。自主工作簡化了設計，無需外部微處理器實現充電終止。過壓保護控制器為交流/USB 輸入提供高達 30V 的保護，而高溫電池電壓降低電路用于改善電池的安全性和可靠性。為了在長期不工作時節省電池能量或在軟件鎖定時復位該器件，LTC3577/-1 含有通過按鈕控制啟動的硬復位功能，從而將該 IC 置于超低靜態電流狀態，器件在這情況下吸取 <10uA 的電流，并停用所有電源和電源通路。
    LTC3577/-1 可以控制一個外部高壓降壓型穩壓器，以通過一個高壓電源實現高效率電池跟蹤 (Bat-Track™) 充電和電源通路控制，從而降低功耗。當輸入電流受限或未提供時，內部 200mΩ 理想二極管加上一個可選外部理想二極管控制器可提供一條到負載的低損耗電源通路。
    LTC3577/-X 的 3 個集成的同步降壓型穩壓器以 100% 占空比工作，能夠分別提供 800/500/500mA 的輸出電流，并具有低至 0.8V 的可調輸出電壓。2.25MHz 的高開關頻率允許使用高度不到 1mm 的纖巧低成本電容器和電感器。內部低 RDS(ON) 開關實現高達 95% 的效率，從而進一步最大限度地延長電池運行時間。此外，I2C 控制的突發模式 (Burst Mode®) 工作以每穩壓器僅 20uA 的靜態電流 (停機時 <1uA) 優化了輕負載時的效率。此外，這些穩壓器用陶瓷輸出電容器可穩定，從而實現了非常低的輸出電壓紋波。
    LTC3577/-X 的其他特點包括：一個具 I2C 控制型 60dB 亮度 (1000:1 調光范圍) 和灰度等級控制能力的 40V 串聯背面照明 10-LED 驅動器、具系統復位功能的按鈕接通/關斷控制、以及雙路 150mA 電流限制 LDO。
    LTC3577/-X 有現貨供應，采用緊湊、扁平 (0.75mm) 4mm x 7mm QFN-44 封裝。以 1,000 片為單位批量購買，每片價格為 4.95 美元。如需更多信息，請登錄 www.linear.com.cn。

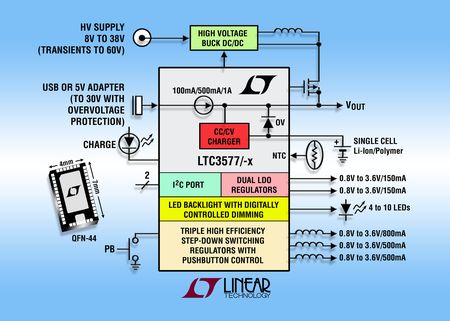

照片說明：USB 兼容線性電源管理器 + 電池充電器 + 3 個同步降壓型穩壓器 + OVP + 用于10 個 LED 的驅動器 + 按鈕接通/關斷控制 + 兩個 LDO

性能概要：LTC3577、LTC3577-1、LTC3577-3 和 LTC357704
    完整的多功能 PMIC：線性電源管理器、鋰離子/聚合物電池充電器、3 個同步降壓型穩壓器、用于 10 個 LED 的驅動器、兩個 150mA LDO、按鈕接通/關斷控制
    耐熱增強型、扁平 (0.75mm) 44 引線 4mm x 7mm QFN 封裝

電源管理器和電池充電器
 用交流適配器輸入可將充電電流編程至高達 1.5A
 在輸入電源之間無縫轉換：鋰離子/聚合物電池、USB、5V 交流適配器或具電池跟蹤自適應輸出控制的高壓降壓型穩壓器
 200mΩ 內部理想二極管加上可選外部理想二極管控制器提供從電池到負載的低損耗電源通路
 獨立自主工作
 高溫電池電壓降低電路用于改善電池的安全性和可靠性
 可在使用電量耗盡的電池時實現“即時接通”型操作

DC/DC
 具突發模式工作的 3 個高效率同步降壓型穩壓器
 降壓型穩壓器可調輸出電壓范圍：0.8V 至 VBAT
 降壓型穩壓器輸出電流：800mA、500mA、500mA
 兩個 150mA 電流限制的 LDO

其它功能
 40V 串聯背面照明 10-LED 驅動器通過 I2C 提供了 60dB 的亮度控制和灰度調節能力
 用于 USB/交流輸入的過壓保護 (高達 30V)
 具系統復位的按鈕接通/關斷控制
 電池浮動電壓：4.2V (LTC3577、LTC3577-3)，4.1V (LTC3577-1、LTC3577-4)
 與 SiRF Atlas IV 芯片組兼容 (LTC3577-3、LTC3577-4)
