凌力爾特推出降壓型開關穩壓器LT3663

    凌力爾特公司 (Linear Technology Corporation) 推出 1.2A、1.5MHz 單片電流模式降壓型開關穩壓器 LT3663，該器件具有可編程輸出電流限制。其 7.5V 至 36V 的寬輸入工作電壓范圍使 LT3663 非常適用于多種輸入電源，包括未穩壓 12V 交流適配器、24V 工業電源、Fire Wire 和汽車應用。內置輸入過壓閉鎖功能可保護器件安全承受諸如汽車應用中常見高達 60V 的輸入瞬態電壓。

    LT3663 的輸出電壓和輸出電流都是可調的。低至 0.8V 的輸出電壓由電阻分壓器設置，而其輸出電流在 0.4A 至 1.2A 之間可通過一個外部電阻器由用戶編程。LT3663 采用一個 1.5MHz 振蕩器、內部補償和一個內部升壓二極管，以最大限度地減小總的解決方案占板面積。加上 2mm x 3mm DFN 封裝，它可提供一個非常緊湊的高壓穩壓器。

    以 1,000 片為單位批量購買，LT3663EDCB 的價格為 2.50 美元。LT3663IDCB 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍內運作，以 1,000 片批量購買，每片價格為 2.94 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

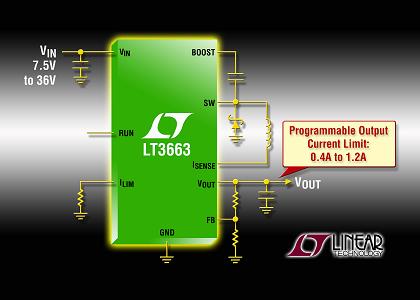

具輸出電流限制的 36V (60VMAX)、1.2A (IOUT) 開關穩壓器

性能概要：LT3663

·寬輸入范圍

― 工作輸入電壓范圍從 7.5V 至 36V

― 過壓閉鎖功能可保護電路安然經受 60V 的瞬變

·可編程輸出電流限制 (0.4A 至 1.2A)

·集成的升壓二極管

·1.5MHz 固定頻率，峰值電流模式控制

·低開關 VCESAT：在 1A 時為 275mV

·內部補償

·熱保護

·耐熱增強型 2mm x 3mm DFN 封裝■
