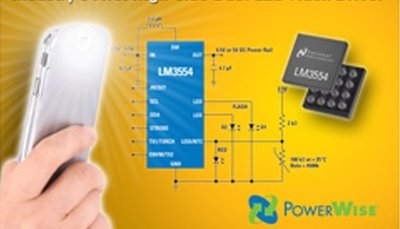

近日，美國國家半導體公司(NationalSemiconductorCorporation)(美國紐約證券交易所上市代碼：NSM)宣布推出業界首款高端LED驅動器，其特點是可支持雙LED的相機閃光燈，尤其適用于采用電池供電的便攜式多媒體電子產品。這款型號為LM3554的驅動器是美國國家半導體PowerWise®高能效芯片系列的最新型號產品，可驅動1至2顆大電流LED，非常適用于配備相機功能的手持式電子產品，例如移動電話、智能手機以及便攜式掃描器。
傳統的閃光燈LED驅動器均采用電流回收的方式，驅動大電流LED的電流回收。也就是說，所有電流都回流至驅動器，使驅動器產生大量熱能，進而影響系統的可靠性。LM3554芯片采用雙LED高端電流驅動架構，可為兩顆LED提供穩定的驅動電流，但LED的陰極則直接連接地線。這個連接地線的設計不但可以增強散熱能力，而且還可簡化布線的難度，同時保護電路的靈敏度。由于LED的燈光輸出與LED電流具有非線性的變化關系，所以即使燈光輸出量相同，雙LED架構的功耗仍然低于采用1顆LED的架構。另外，這款芯片備有監控引腳，可檢測系統的其他電路是否正在耗用大量電流，并在需要時靈活調整LED的電流，避免因電池的耗電量過大，導致系統出現故障或受損。
LM3554芯片采用16引腳microSMD封裝。采用美國國家半導體LM3554芯片的整個LED閃光燈升壓轉換器解決方案體積非常小巧，大小不超過23mm²。
美國國家半導體的LM3554LED驅動器：技術規格及特性
美國國家半導體的LM3554閃光燈LED驅動器是一款頻率固定的升壓直流/直流轉換器，其特點是配備兩個穩定的電流源，可以利用一枚鋰電池驅動高達1.2A的負載。LM3554芯片可采用高功率的閃光燈模式，用以支持拍照功能。此外，該驅動器還同時可采用低功率的電筒模式，用以支持錄影功能。系統設計工程師可以利用I2C兼容接口設定驅動器的配置，調整閃光燈的電流量及計時器的時間。另外，LM3554芯片還內置超時保護功能，避免出現故障時閃光燈的LED因過熱而受損。
美國國家半導體的LM3554芯片設有可調整的開關電流限流功能，使系統可以采用低飽和電流的小型電感器。另外，這款芯片的5V供電可以驅動LED背光燈，還可為音頻放大器提供供電。這款芯片設有高功率的閃光燈模式和低功率的電筒模式。采用閃光燈模式時，可以驅動兩顆高電流的LED;采用低功率模式時，則可驅動一顆高電流LED，并由內置寄存器或選通電路以及TX引腳負責控制模式的切換。除此之外，系統還可通過通用輸入/輸出(GPIO)引腳獨立控制相關硬件，這樣一旦I2C接口出現通信問題時，硬件復位引腳可全面控制芯片的操作。這款芯片還有內部軟啟動功能，可以在啟動或進行高頻開關時抑制大量浪涌電流。內部軟啟動功能也便于系統采用小巧的外置元器件。
價格及供貨情況
美國國家半導體的LM3554芯片已開始批量供貨，采購以1,000顆為單位，單顆價為2.32美元。■
