凌力爾特推出完整三路輸出穩壓器LTM4615

    凌力爾特公司 (Linear Technology Corporation) 近日推出完整的三路輸出 DC/DC 微型模塊 (uModule®) 穩壓器系統 LTM4615，該系統采用緊湊的 15mm x 15mm 2.8mm 表面貼裝封裝，含有兩個 4A 開關模式穩壓器和一個 1.5A 非常低壓差 (VLDOTM) 線性穩壓器。兩個開關穩壓器的每一個輸出電壓都是可調于 0.8V 至 5V，而第三個輸出則可調于 0.4V 至 2.6V，從而使其非常適用于為新一代更低電壓多軌 65nm 和 45nm 數字 IC 供電。

    LTM4615 的通用配置提供一個緊湊的 DC/DC 系統，能夠調節三路輸出 (4A、4A 和 1.5A) 或兩路輸出 (8A 和 1.5A)，同時用 一個、兩個或三個輸入電源工作。該器件的扁平 (高度僅 2.8mm) 封裝可防止發生熱遮蔽現象，并允許空氣在其附近的組件上順暢地流動。對于那些依靠 FPGA 或 ASIC (需要多個電壓軌) 的系統而言，LTM4615 縮減了 DC/DC 材料清單、壓縮了所占用的電路板空間、降低了高度、并加速了設計進程，同時在一個具高散熱效率的焊盤網格陣列 (LGA) 封裝中提供了一款高可靠性的解決方案。

    LTM4615 含有設計一個三路輸出負載點穩壓器所需的全部組件：電感器、電容器、DC/DC 控制器、補償電路和電源開關 (MOSFET)。所有組件都密封在塑料表面貼裝 LGA 封裝中，并受到封裝保護。LTM4615 保證有僅為 ±2% 的總 DC 輸出誤差 (開關模式穩壓器) 和 ±1% 的誤差 (VLDO)，這包括了由基準電壓以及電壓和負載調節引入的誤差。作為一款具高開關頻率的電流模式器件，LTM4615 實現了針對電壓和負載變化的快速瞬態響應，并能夠在采用多種輸出電容器的情況下以超卓的穩定性運作。

    視電壓和電流的情況不同，開關穩壓器效率可高于 90%。該器件支持輸出電壓跟蹤。安全功能包括：短路和過熱保護。LTM4615 具有 -40ºC 至 125ºC 的內部工作溫度范圍。該器件符合 RoHS 標準，并能夠在電路板裝配過程中采用無鉛焊料和含鉛焊料進行焊接。LTM4615 已開始供貨，以 1,000 片為單位批量購買，每片價格為 17.20 美元。如需更多信息，請登錄 www.linear.com.cn。

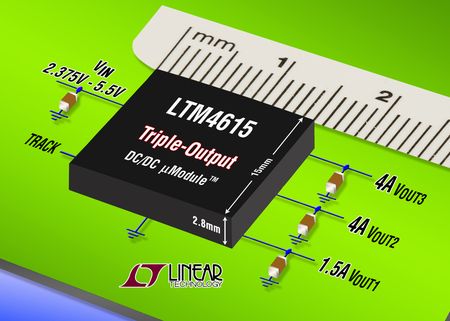

照片說明：具有內置電感器的三路 DC/DC uModule 系統

性能概要：LTM4615
采用 15mm x 15mm x 2.8mm LGA 封裝的完整三路 DC/DC 系統
兩個 4A 開關模式穩壓器：2.375V 至 5.5V 輸入范圍
一個 1.5A VLDO 線性穩壓器：1.14V 至 3.5V 輸入范圍
對兩個 4A 輸出進行均流以實現 8A 電流輸出能力
具快速短路保護的電流模式工作
