凌力爾特推出雙路降壓型穩壓器系統 LTM4619

采用 15mm x 15mm 表面貼裝封裝的雙路、26VIN、4A DC/DC uModule 穩壓器

    凌力爾特公司 (Linear Technology Corporation) 推出完整的雙路降壓型 DC/DC 微型模塊 (uModule®) 穩壓器系統 LTM4619。該系統采用纖巧表面貼裝封裝，含有電感器和 MOSFET。LTM4619 在 4.5V 至 26.5V (絕對最大值為 28V) 的輸入電源范圍內工作，在每路電流高達 4A 時調節兩個輸出電壓在 0.8V 至 5V 范圍。兩路穩壓輸出以 180°反相工作，最大限度地降低輸入紋波電流，因此需要較少的輸入電容器。這個完整的雙路 DC/DC 系統解決方案含有兩個負載點穩壓器電路必需具備的所有組件：電感器、旁路電容器、DC/DC 控制器、補償電路和電源開關。所有組件都密封在塑料表面貼裝LGA (焊盤網格陣列) 封裝中并受到封裝保護。封裝尺寸為 15mm x 15mm，厚度僅為 2.8mm，從而提供一個扁平的負載點穩壓器，可在密集排列的電路板上實現更高效率的空氣冷卻。LTM4619 是一個具有 IC 外形尺寸和簡單的單器件雙路 DC/DC 解決方案，為采用 5V、12V 或 24V 輸入電源、需要局部多軌穩壓的系統而設計。

    LTM4619 具有保證僅為 ±1.5% 的總 DC 輸出誤差，該誤差包括來自基準電壓以及電壓和負載調節的誤差。作為一個具高開關頻率的電流模式器件，LTM4619 對電壓和負載變化有非常快的瞬態響應，并在采用各種外部輸出電容器時以卓越的穩定性工作。在 12VIN 至 3.3VOUT/4A 時，效率的標稱值為 89%。該器件支持輸出電壓跟蹤和安全功能，包括過壓和過流保護。

    LTM4619 保證在 -40ºC 至 125ºC (內部溫度) 范圍內工作。該器件是 RoHS 兼容的，在電路板組裝時，能用無鉛和有鉛焊料焊接。LTM4619 現在已開始供貨，以 1,000 片為單位批量購買，每片價格為 16.75 美元。如需更多信息，請登錄 www.linear.com.cn。

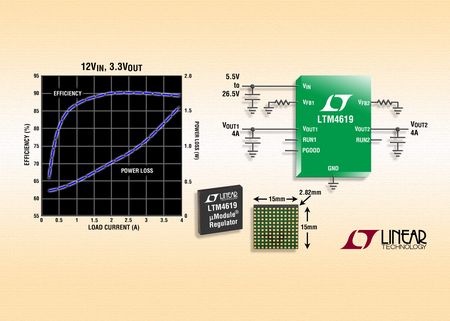

照片說明：兩路 DC/DC 降壓型電路在單個封裝中

性能概要：LTM4619
⊙   采用 15mm x 15mm x 2.8mm LGA 封裝的完整雙路 4A DC/DC 系統
⊙   4.5V 至 26.5V 的輸入工作范圍，非常適用于 5V、12V 和 24V 系統
⊙   0.8V 至 5V 的輸出電壓范圍
⊙   兩相工作以實現最低輸入紋波電流
⊙   輸出電壓跟蹤和裕度控制
⊙   具快速短路保護的電流模式工作
